Доброго дня всем!
Пора продумать стены из гкл для помещения посему у меня вопрос по методике расчета.
Итак, нормы уровень шума нормируется в октавных полосах частот, то есть частоты следующие : 31,5 — 63 — 125 — 250 — 500 и так далее.
Возьмем нормы из СНИП эквивалентного шума (дБА) для жилого помещения, категории А:
Причем это в ночное время.
31,5Гц — 69 дБА
63Гц — 51 дБА
125Гц — 39 дБА
250Гц — 31 дБА
500Гц — 24 дБА
Так как установка дает шум в третьоктавных частотах 100 — 125 — 150, ниже и выше шума значительно меньше, интересует именно 125 октавная частота.
Итак теперь берется конструкцию перегородки. Замер шума показал 80 дБ, но тут нужно сделать оговорку , что это общий шум, то есть не известно на какой частоте какой шум был, поэтому грубо 80дБА возьмем для всех частот. В любом случае более точные замеры сделаем, сейчас важна методика расчета.
AW 11.16 (50 каркас, и три обшивки с каждой стороны)
Ее показатели на интересующих меня частотах:
100 гц — 28,4 проникающий шум 51,6
125 гц — 36,7 проникающий шум 43,3
160 гц — 48,3 проникающий шум 31,7
И еще одна конструкция перегородки
AW 21.26 (два независимых 50 каркаса) и ее показатели:
100 гц — 43,8 проникающий шум 36,2
125 гц — 45,1 проникающий шум 34,9
160 гц — 46,9 проникающий шум 33,1
Теперь чтобы понять, что получится по нормам нужно суммировать:
Получается на 125Гц AW 11.16 выдает 47,5 и не соответствует норме дома категории А в ночное время (125 Гц — 39дБ) , но погранично соответствует норме в дневное время (125Гц — 48дБ)
AW 21.26 выдает 35дБ на частоте 125 Гц соответствует ночной норме в домах категории А (125 Гц — 39дБ) с хорошим запасом
Насколько правильный такой расчет? Формула в экселе «=10*LOG10((1/3)*((10^(0,1*D1)+10^(0,1*D2)+10^(0,1*D3))))»

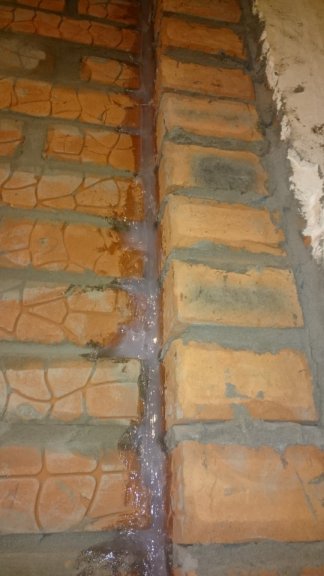

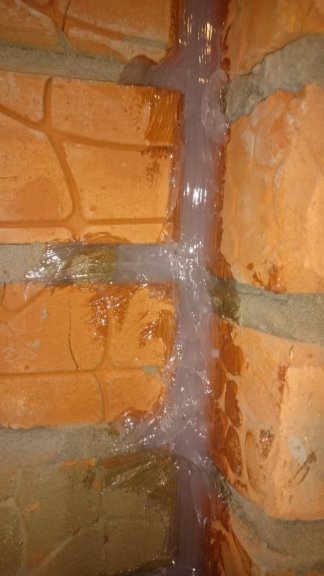

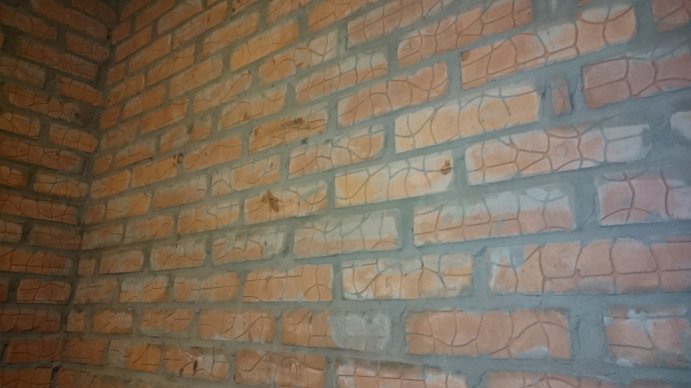

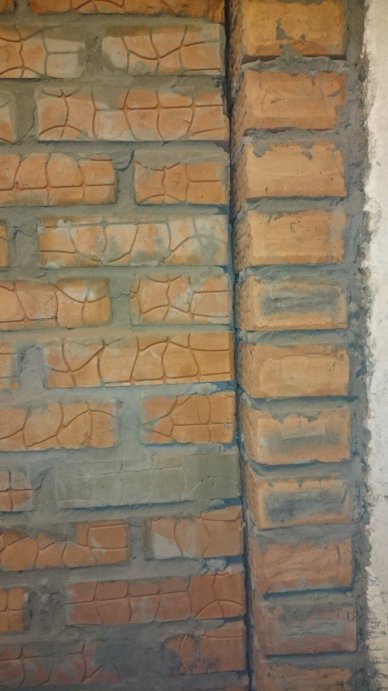

И второй вопрос, обшивку стены (в кирпич, две стены срощены) а именно куда опирать каркас обшивки, на перекрытие (через прокладку) или опять же на плавающую стяжку?

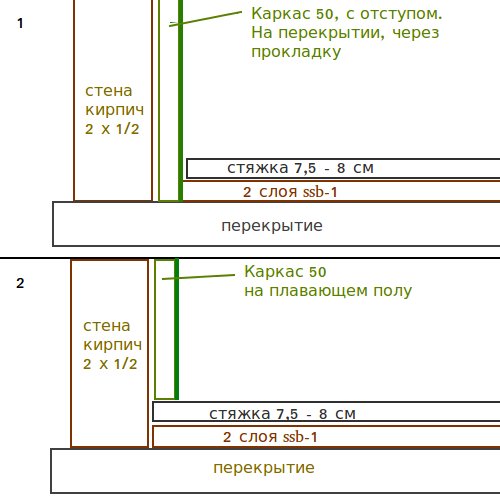

Иллюстрирую вопрос схемой:
- sheme10.jpg (37.43 KiB) Viewed 13836 times
Огромное спасибо !!
by cherazu » 07 May 2017, 10:32
