Прошу совета в организации звукоизоляции железобетонной плиты от несущих конструкций.
Ситуация такова. Кирпичная сталинка, деревянные перекрытия, но в санузле и ванной была залита плита по двутавру, сверху – засыпка (шлак, земля), стяжка из ЦПС и плитка. В коридорчике, из которого были входы в туалет и ванную, доска пола была уложена на деревянные балки.
В связи с реконструкцией помещения решено объединить санузел с ванной и увеличить площадь получившегося совмещенного санузла за счет примыкающего коридорчика.
Для возведения отделяющей санузел от зала перегородки уложена 18-я двутавровая балка.
Старая стяжка, в которой были трещины и отлетела плитка, была демонтирована, засыпка извлечена, будущая стяжка планировалась по керамзиту (порядка 10-12 см).
Инженер при реконструкции предложил на месте доски пола в бывшем коридорчике организовать ж/б плиту с армированием снизу, сварной сеткой сверху и бетонированием, с опиранием ее на двутавровую балку под перегородкой, «старую» двутавровую балку и далее – на месте старой стяжки. При этом рекомендует и в той части, где ранее была стяжка (на эскизах справа) сделать армирование, при этом арматуру пустить на 8-10 см в кирпичную стену.
По периметру плиты в месте примыкания со стенами планируется использовать изолон, в месте примыкания к стальным балкам – пробковую подложку.
Собственно, вопросы таковы. Стоит ли заводить арматуру в стену? Если да, стоит ли организовать звукоизоляцию стыка арматура – кирпичная кладка (мостик звука?)? Если да, каким образом?
Используется арматура 10, шаг 100 мм, таким образом, в плите по ширине стены будет 23 отрезка арматуры.
Насколько я понимаю, важно обеспечить изоляцию ударного шума через несущие конструкции. Воздушный шум снизу и от меня гасится засыпкой (уточню - под балками набита доска, по ним была штукатурка по дранке, сейчас - стекловата, подвесной потолок). Хотя сверху чердак, лишь одна жилая квартира – через капитальную стену, показанную на рисунке справа (примыкает к моему санузлу), снизу – магазин, работающий только с 9 до 18-ти. Но, тем не менее, если это возможно, хотелось бы подумать о звукоизоляции заранее.

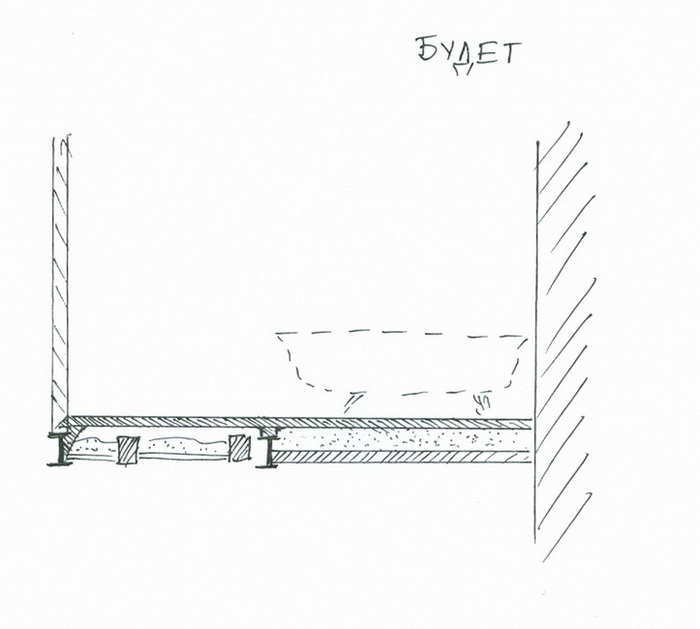

- 2drawbe4.jpg (57.13 KiB) Viewed 4599 times

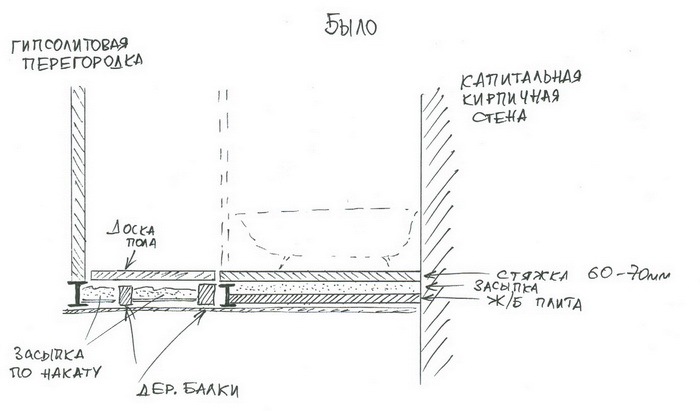

- 1draw2be.jpg (73.91 KiB) Viewed 4599 times
