Домашняя студия. Звукоизоляция от соседа снизу.

[kurilov]

Добрый день! Пожалуйста, помогите рассчитать проект звукоизоляции: ПОЛ + СТЕНЫ
Объект: домашняя студия + электронные барабаны на постаменте и басовый комбик.
Цель: Избавить СОСЕДА СНИЗУ от низких частот , в первую очередь в районе 100Гц.
Помещение: комната 3.7м х 4.6м с широким балконом(1.7м), последний этаж.
От соседа со стороны отделяет коридор, ему меня не слышно.
Сейчас под полом до плиты перекр. 38см: песок - лаги на кирпичах - деревянные плиты толщиной 35мм (соединеные замком как паркет) - паркет
Бюджет: ~100тыс. руб.
Буду делать "комнату в комнате".

Вопросы: ПОЛ: 1)Толщина арм. стяжки? 2) Что выгоднее всего использовать для развязки стяжки с плитой перекрытия (шумопласт, шумостоп? еще вар.?)
3) как могут пригодиться деревянные плиты 35мм, куда их лучше поместить? нужны ли будут еще дополнительные слои звукоизоляции?
СТЕНЫ: ПЛАНИРУЮ ТАК - Относ от стены 10 мм, профиль 50 мм с плитами Шуманет-ЭКО, облицовку обшивать листами ГВЛ - Еврорубероид - ГКЛ. Примыкание по периметру через ленту Вибростек-М в 2 слоя, швы заполню герметиком Вибросил. ДЕЙСТВИТЕЛЬНО ЛИ НУЖЕН ЕВРОРУБЕРОИД в роле демфера как мне советуют?

ДВЕРЬ: можно ли использовать обычную межкомнатную дверь + порог? Если да, как ее лучше звукоизолировать? Или покупать пластиковую?
БАТАРЕЯ: Какие есть способы экранировать батарею? она у меня двойная (одна над другой)

[kurilov]

По поводу шуманет ЭКО тоже большие сомнения, ведь по теории чем больше масса тем лучше, а у них только 30 кг/куб. Так что выбрать?

[Андрей Смирнов]

Добрый день,
на форуме вам никто проект не разработает, здесь можно только получить дельные советы и рекомендации.
Основная проблема в вашем случае, это изоляция ударной установки. Плавающей стяжкой вы проблему не решите.
Наиболее правильно будет выполнить конструкцию "плавающего плотика-платформы". В качестве плота может выступать бетонная плита толщиной около 100 мм или каркасная конструкция платформы из бруса и ОСБ, засыпанная песком. Размер платформы должен быть немного больше ударной установки. Плот должен опираться на перекрытие с помощью упругих опор из материала Sylomer. Тип и размер опорных элементов подлежит расчету. В остальной части комнаты выполняется обычный плавающий пол: армированная стяжка 70-80 мм по изоляционному слою, например, из плит Rockwool Floor Batts 25 мм. Стяжка отделяется от стен и конструкции платформы упругими прокладками, например, из любого вспененного полиэтилена толщиной 6-10 мм.
Такой подход к изоляции пола будет наиболее эффективен.

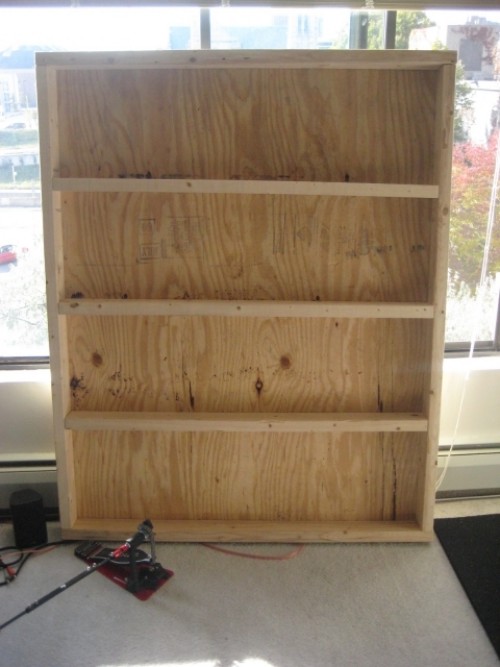

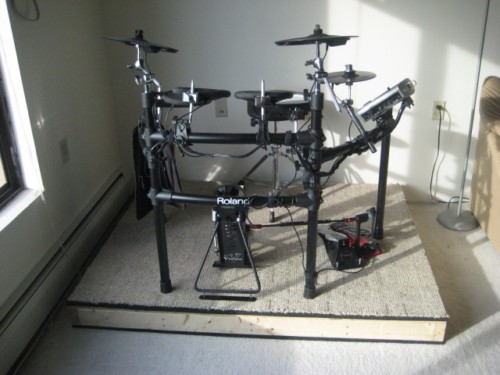

Можно пойти немного более простым путем. Сначала выполнить конструкцию плавающего пола по обычной технологии. Затем поверх нее установить платформу под ударную установку из деревянного бруса с настилом из толстой фанеры или ОСБ (минимум 2х18 мм). Платформу опереть на плавающую стяжку с помощью звукоизоляционных креплений Vibrofix Floor Plus.
Стены вы можете изолировать как и описали. Еврорубероид при этом не обязателен, но хуже он не сделает
Дверь вполне может быть обычной с порогом.
По поводу батареи сказать что-то определенно сложно, надо знать конструкцию дома и схему прокладки трубопроводов отопления.
Типовые иллюстрации.



[kurilov]

Андрей, спасибо за ответ! Подобная платформа для барабанов уже давно сделана и она неплохо помогает!
У меня еще вопрос: Есть ли что-нибудь для стен эффективнее на НЧ чем Шуманет ЭКО, ведь рекомендована наибольшая плотность! А у ЭКО только 30кг/куб.

[Андрей Смирнов]

У Эко на самом деле плотность 20 кг/куб.м.
Применяйте Rockwool Akustik Batts.

[kurilov]

Андрей, приветствую!
Сделал пол: Роквул флор баттс 2слоя - 80мм стяжка с керамзитом мелкой фракции.
Вопрос: осталось 40мм до уровня пола. Чем лучше его заполнить?
Шумопластом в 20мм или Роквулом флор баттс 1 слой (25мм)
Сверху планирую положить дсп 16-20мм

[Андрей Смирнов]

Стяжка с керамзитом мелкой фракции не очень хороший вариант из-за низкой плотности по сравнению с обычным цементно-песчаным раствором.
Далее не совсем понятно. Что означает фраза "осталось 40мм до уровня пола. Чем лучше его заполнить?"

[kurilov]

Плотность получилась нормальная, ведь керамзит - мелкой фракции (0-10) и его всего там 15%!
Так не могли бы Вы мне посоветовать все-таки, чем лучше заполнить 40мм до уровня порога коридора/балкона.

[Андрей Смирнов]

Поднять уровень пола можно только толщиной стяжки (без промежуточных упругих слоев). Но дополнительная стяжка может перегрузить перекрытие. Если бы сразу делать стяжку более толстую, но менее плотную, то можно было бы совместить толщину с ограничением по весу. В данный момент неизвестна результирующая поверхностная плотность стяжки.
В принципе можно увеличить толщину с помощью листов ДСП. Это скорее всего не перегрузит конструкцию.

[kurilov]

Большое спасибо, так и сделаю!

[kurilov]

А не подскажите, можно ли потолок собрать в 1слой Роквула + 1слой ГКЛ (в качестве экономии)? Ведь сосед снизу находится. Или все таки потолок надо также как и стены делать? (Роквул100мм-ГВЛ-ГВЛ-ГКЛ)

[Андрей Смирнов]

1 слой Роквула вполне можно, а вот ГКЛ нужно минимум 2 слоя.

[kurilov]

Андрей, с Вашей помощью собрал комнату! Теперь остался вопрос с входной дверью.
Купил по дешевке пластиковую дверь (сэнвич) с прижимным механизмом, профиль всего 60мм (так получилось:)
Прикрутил ее к профилям, запенил.
Естественно, в таком виде она глушит не удовлетворительно, это понятно!
Тамбура пока делать не хочется, поэтому думаю, как из одной этой двери "выжать" по максимуму?
Сэндвич вынул из нее и задумал собрать такую конструкцию:
Я бы картинку приклеил, но по весу не пролезает..

ГВЛ 12.5мм - песок 17мм - Роквул флор баттс 25мм - песок 17мм - ГВЛ 12.5мм

конструкция выйдет тяжелая, и надо будет вешать ее на мощные петли в придачу к этим(4были +3 мощные)
коробку уже усилил через уголки итд.

Очень интересно Ваше мнение!

[Андрей Смирнов]

А как вы собираетесь новый сендвич толщиной 84 мм вставить в дверь с профилем шириной 60 мм?
Гораздо проще использовать дверь со стеклопакетом с формулой 6-22-8.
Дверь с таким стеклопакетом будет иметь звукоизоляцию около 40 дБ, чего вполне может быть достаточно.

[kurilov]

так я сверху с обоих сторон листами ГВЛ 12.5мм хочу обшить, конечно, не внутрь!

[Андрей Смирнов]

Я свой совет уже озвучил. Не вижу смысла заморачиваться с песком/гвл/матой и непонятнокакмонтировать...

[kurilov]

Андрей спасибо! Решил все-таки делать тамбур!
На пол положил ДСП 25мм.
Вопрос: 1) Стоит ли заливать герметиком щели между стенами и плитами ДСП, а так же между самими плитам (зазор 2-3мм)?
2) Гудящие частоты моей комнаты 86Гц и 150Гц (+25дБ!) - какие НЧ поглотители посоветуете?
3) Какую ткань (из недорогих вариантов) лучше повесить на стены\потолок? (эхо небольшое, ~ 0.3 сек)

[Андрей Смирнов]

"Лечить по фотографии" не умею, поэтому выбирай!

КЗП ткани 2.png (155.53 KiB) Viewed 20863 times

[niknik]

Лучший вариант шумо- и звукоизоляции – увеличение толщины конструкций. Поэтому, если позволяют перекрытия, для шумоизоляции делается дополнительную бетонную стяжку по технологии «плавающего пола».
