Низкочастотные поглотители

[Андрей Смирнов]

Пористо-волокнистые поглотители изготавливают из минеральной ваты, стеклянной ваты, полиэстерового волокна, льняного волокна и т.п.
Вата дешевле и в НЧКП совершенно безопасна, т.к. корпус полностью герметичен.

[DAZZER]

да, про герметичность я знаю, но раз в год и палка может стрельнуть) а вот льняное волокно - это хорошо. Это так называемая конопатка?

[д.Саша]

Здравствуйте Андрей.

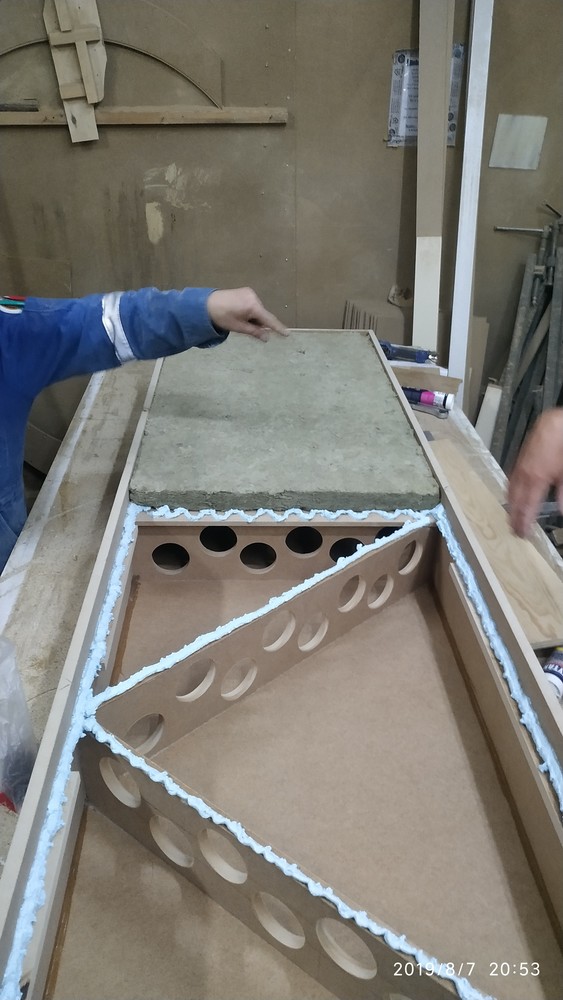

Сделал НКЧП размером 2100х600х210 с одним слоем Роквул Акустик Батс толщиной 50мм. По расчетам на частоту основной моды 47гц.
Фото прилагаю.



На малой и большой громкости амплитуда моды снижается на пару дб, а вот по водопаду на малой громкости есть небольшой прогресс по затуханию, а на большой громкости девайс больше похож на резонатор).
Где ошибка, можете посмотреть?

https://cloud.mail.ru/public/4SdE/j8Aj6VgWu

https://cloud.mail.ru/public/5uWo/4o796Guz5

[Андрей Смирнов]

Фундаментальная работа

Из какого материла и какой толщины мембрана?
Какая толщина стенок корпуса?
Что означает фраза "на большой громкости девайс больше похож на резонатор"?

[д.Саша]

Мембрана МДФ 5мм с измеренной поверхностной плотностью 5,2.

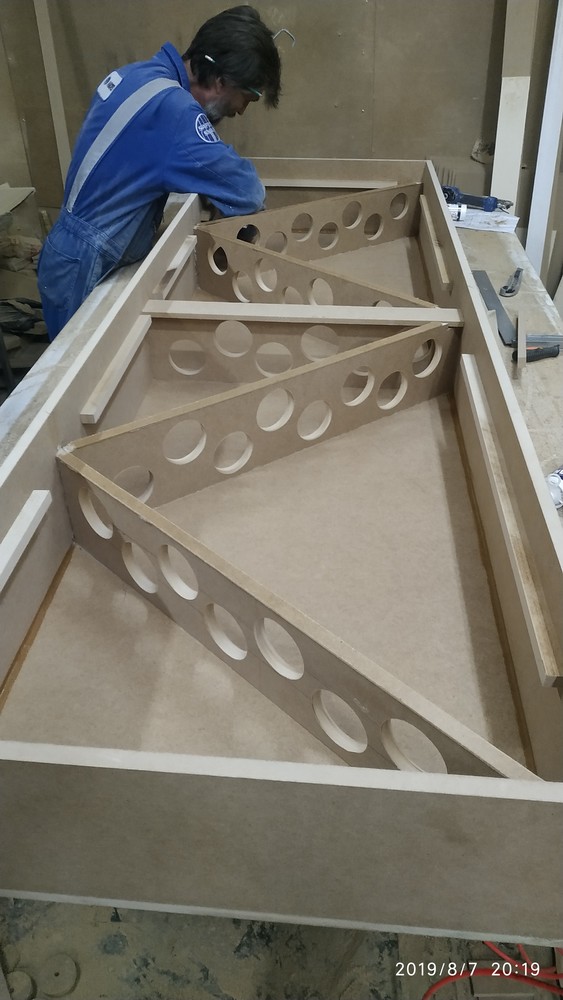

Корпус МДФ 16мм, для жесткости вклеены диагональные вставки.
На уровне 85-90дб с НКЧП на водопаде вылазят кратные по частоте хвосты основной моды

[д.Саша]

Кстати вот у господина тоже явились резонансы после нкчп
viewtopic.php?f=3&t=1177&start=120

[Андрей Смирнов]

Кратные моды существуют всегда.
Но если устройство выполнено правильно, то оно именно поглощает, а не усиливает колебания.

[д.Саша]

По фотографиям не видно, что сделано неправильно? Где ошибка?

[д.Саша]

И еще вопрос.

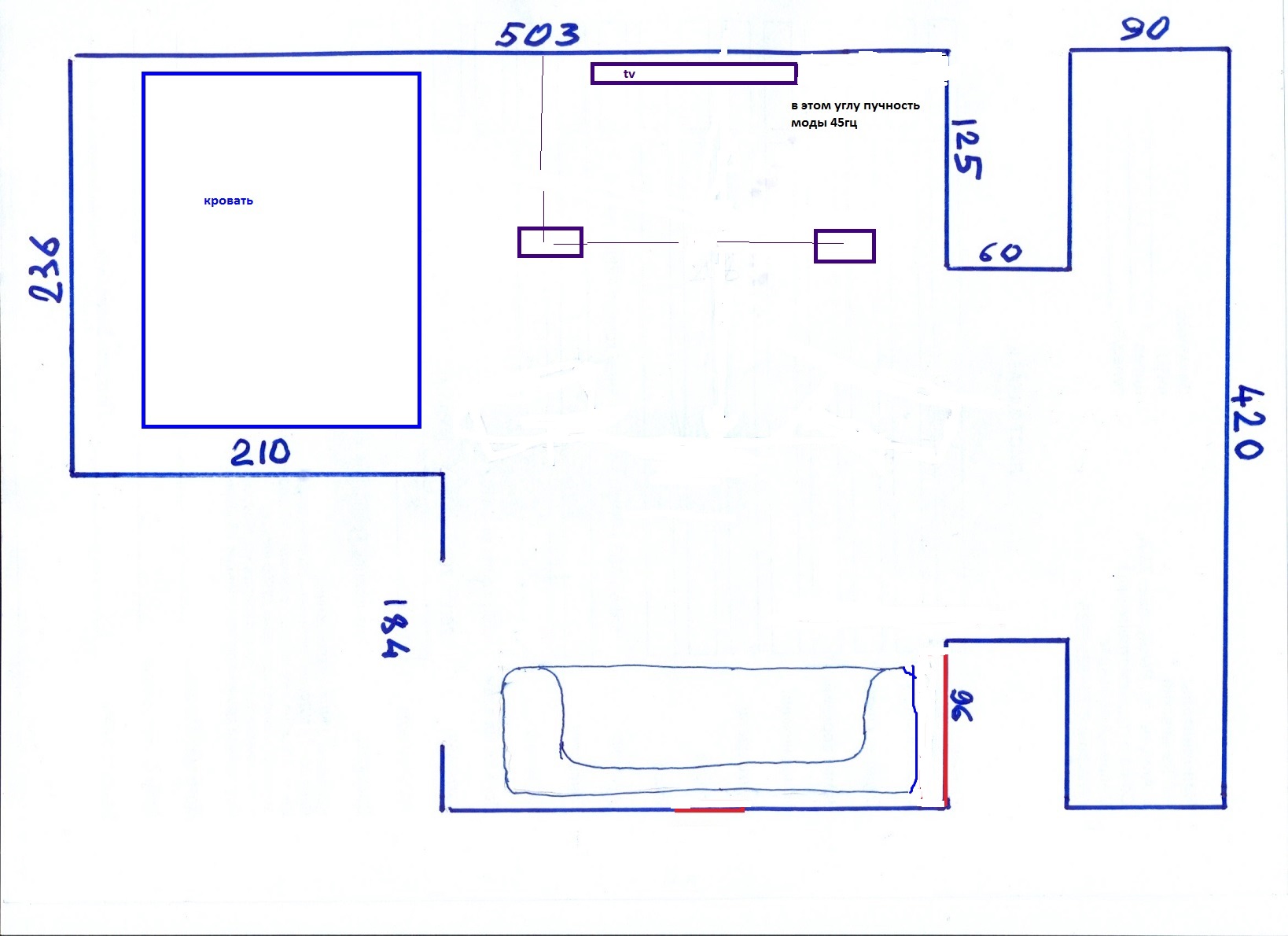

Может НКЧП работать некорректно из-за "неправильного" помещения?
Высота потолка 254см.

[Андрей Смирнов]

А сколько таких НЧКП вы установили в помещении?

[д.Саша]

Один. Больше негде ставить).
Что-то моя картинка сильно большая получилась. А возможности редактировать не вижу.

[Андрей Смирнов]

Один поглотитель может вообще не оказать никакого влияния, это слишком малое дополнительное звукопоглощение.
Картинки можно самостоятельно корректировать на PC в стандартной офисной программе Paint.

[д.Саша]

Андрей, хочу заострить вопрос. Судя по моим графикам, девайс вышел уж очень узкополосный. Или не понимаю в чем дело.
Замеров было несколько, и сделаны на разной громкости

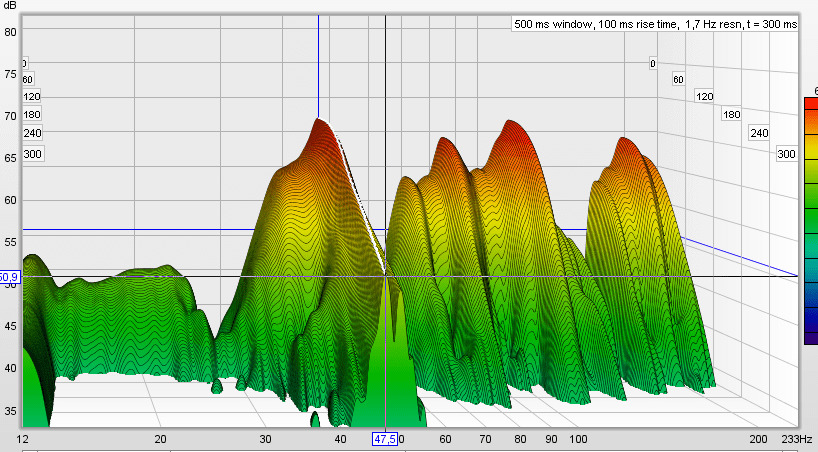

уровень громкости примерно 55дб. без НКЧП

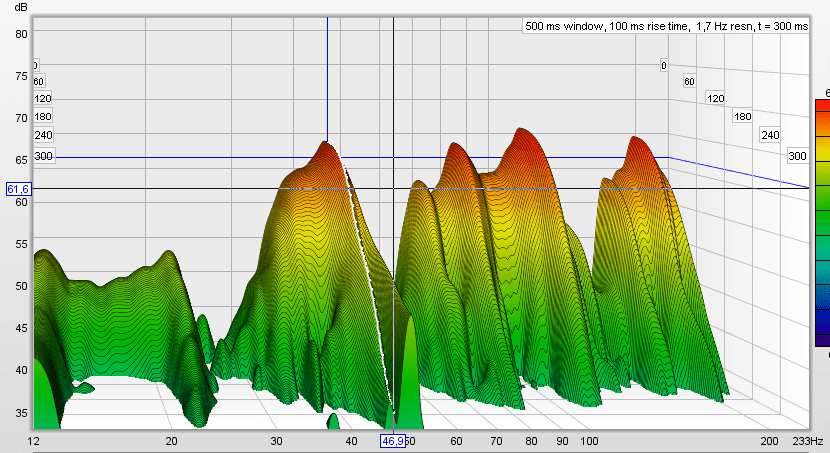

НКЧП


[Андрей Смирнов]

Конструкция НЧКП именно для этого и предназначена.
При правильном исполнении это высокодобротный узкополосный поглотитель.
Если нужно поглощать какой-то диапазон, то применяют несколько НЧКП, настроенных на разные, но близкие частоты или используют другие типы поглотителей, например, резонаторы Гельмгольца.

[д.Саша]

Где-то писали, рабочий дипазон в пределах октавы. А тут разница в 2гц, и хвост 50гц не тронут.

[Андрей Смирнов]

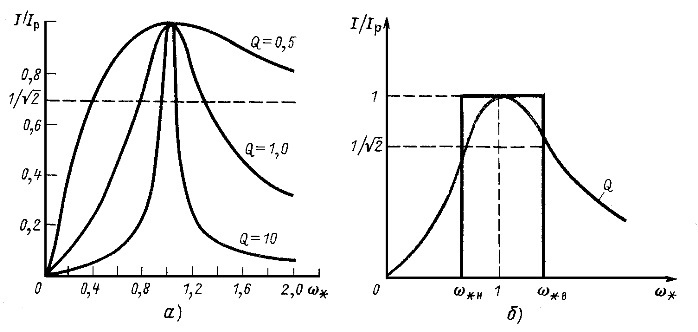

Кривая поглощения имеет колоколообразную форму.
Для таких диаграмм рабочий диапазон частот принимается по уровню 0,7 от максимального значения.
Чем ниже добротность устройства Q, тем шире рабочий диапазон и наоборот.


Можно уменьшить добротность НЧКП сделав корпус негерметичным, например просверлив в торцевых пластинах несколько отверстий.
Потом, при желании, их можно загерметизировать силиконом и вернуть девайсу исходные параметры.

[д.Саша]

...в торцевых пластинах...

это боковые стенки?
С каких диаметров начинать, не подскажете? Или где можно прочесть.

[Андрей Смирнов]

это боковые стенки?
С каких диаметров начинать, не подскажете? Или где можно прочесть.

Боковые стенки.
Ключевое слово "разгерметизировать".
Экспериментируйте.

[д.Саша]

Ну что ж. Спасибо!
завтра соберусь с духом)

[д.Саша]

Где-то писали, рабочий дипазон в пределах октавы. А тут разница в 2гц, и хвост 50гц не тронут.

Разобрались, пытливый человек указал на фон переменного тока.
Действительно, это была наводка со стороны ПК.
