KNAUF DIAMANT

[шима]

Подскажите пожалуйста по схеме каркаса W623 рис 3.2
высота комнаты 2.67м
лист KNAUF DIAMANT 2.5 м
1. На каких расстояниях от пола и потолка делать стыки листов учитывая что их два слоя
( может есть какие нормативы . не думаю что можно 2.5 + 0.17)
2. Нужно ли ставить CD перемычку на каркасе в местах стыка
3. На каких расстояниях от пола и потолка ставить Vibrofix CD
4. Нужно ли ставить CD Liner к полу , потолку и стене
5. Можно ли у Вас заказать отдельно несколько изолирующих вставок в CD Liner
6. Говорят при работе с этим ГКЛ есть особенности , может что подскажете
И есть ли смысл его ставить в плане ЗИ

[Андрей Смирнов]

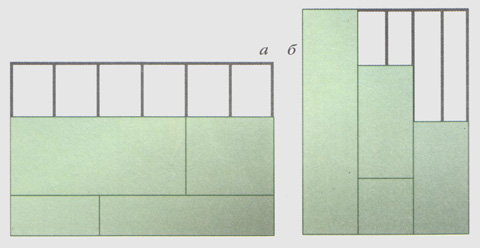

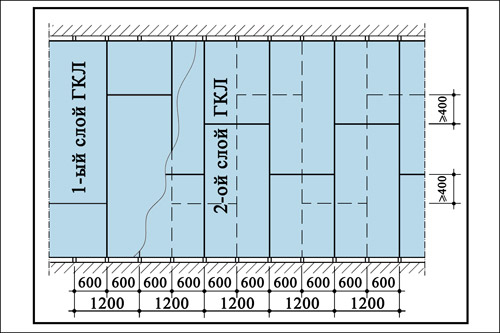

1. на картинках видно как стыковать листы ГКЛ (схемы принципиальные, ГКЛ подрезается по месту)



2. не обязательно
3. Рекомендации немецкого Кнауфа: расстояние между П-образными креплениями не более 1500 мм вдоль стоечного профиля.
Рекомендации российского Кнауфа: расстояние между П-образными креплениями не более 1500 мм вдоль стоечного профиля, но не менее 3 креплений по высоте комнаты.
В целом, если высота облицовки не превышает 2,5 м, то достаточно одного крепления по центру стоечного профиля. Выбирайте сами
4. наверное не CD Liner, а профиль Vibrofix Liner. Применять эти профили желательно, т.к. они уменьшают косвенную передачу шума по примыкающим конструкциям.
5. нет
6. для монтажа ГКЛ KNAUF DIAMANT применяются специальные саморезы, отличные от случая монтажа обычного ГКЛ. Маркировка этих саморезов: KNAUF XTN.

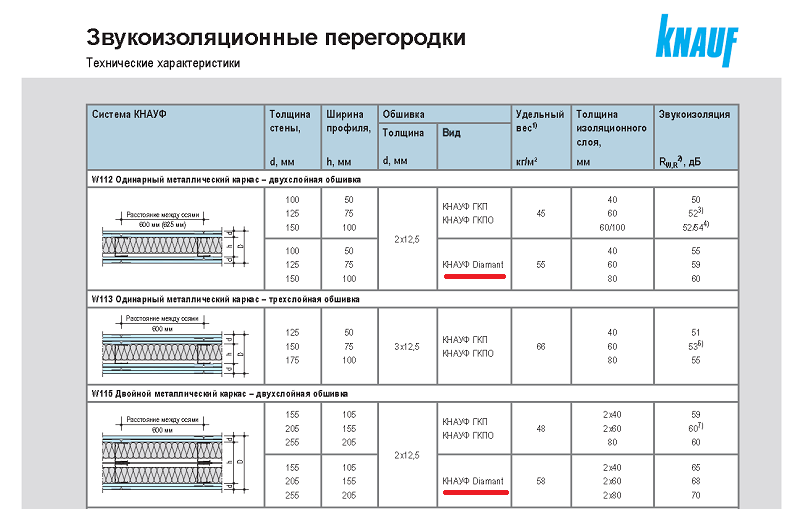

Звукоизоляция облицовок на основе KNAUF DIAMANT существенно выше по сравнению с облицовками на основе обычного ГКЛ.


[шима]

Большое спасибо за ответы , картина потихоньку начинает проясняться
Если можно немного конкретики
1. Нужно ли использовать хороший профиль (например немецкий KNAUF 0.6мм практически не гнется )
Жесткость каркаса не ухудшит ЗИ свойства ?
2. Насколько понимаю CD перемычки по кнауфу ставить обязательно ( иначе швы потрескаются )

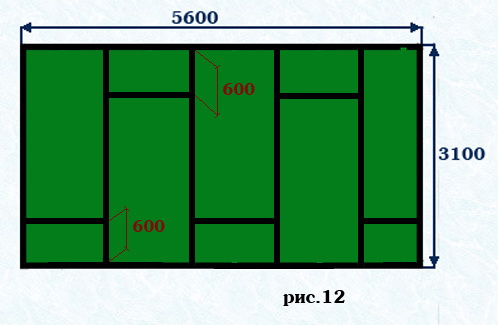

3. Из Ваших рисунков можно сделать вывод что расстояние от нижнего и верхнего края каркаса до стыка должно быть не менее 60см , и что значит лист подрезается на месте
4.Нужно ли зашпаклевывать стыки внутреннего слоя облицовки

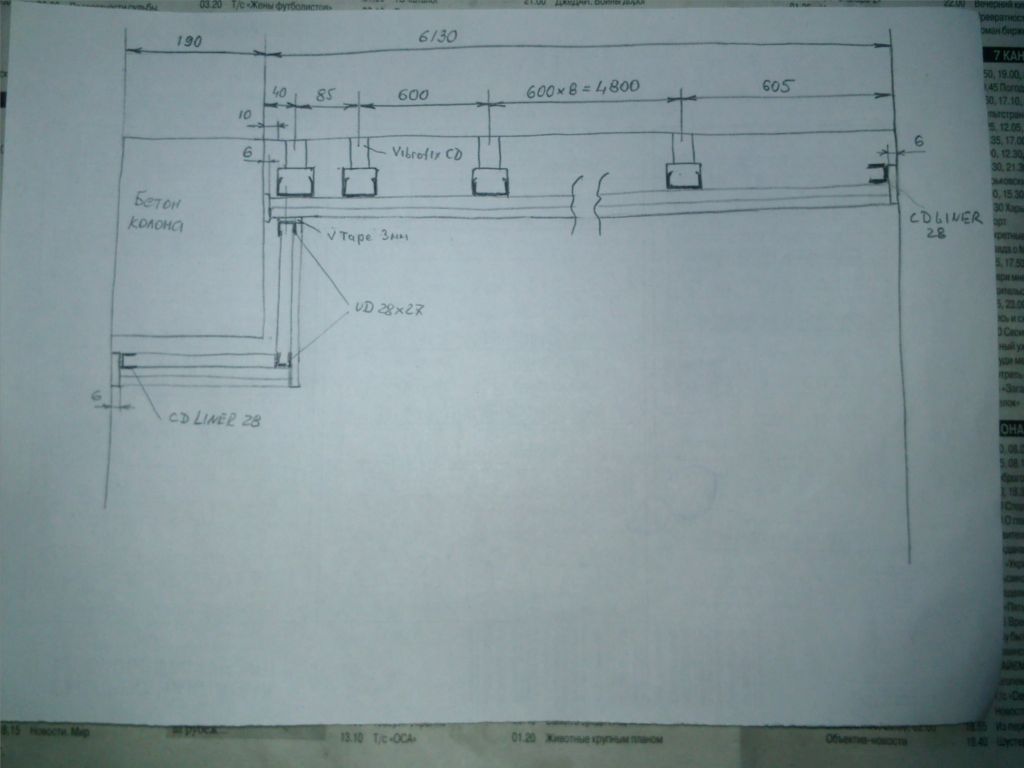

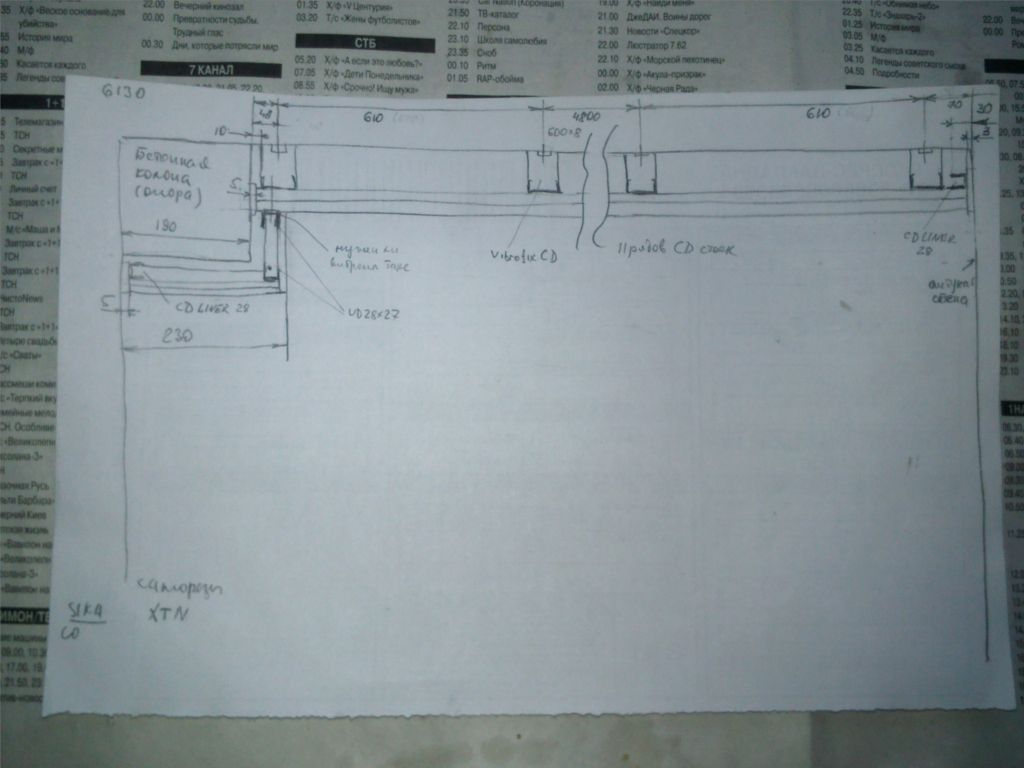

5. У меня два варианта расположения CD-к вдоль стены , они во вложениях
Если можно прокомментируйте
6. Если CD-ка от стены расположена на расстоянии 60см нужно ли стык со стеной делать через Vibrofix Liner
7. Если распологать CD-ки так чтобы расстояние между крайними CD-ми и стенами было порядка 5-15см нужно ли крепить края облицовки через Vibrofix Liner
8. Вы конкретно так и не нзвали конкретные расстоянияот от низу и верха каркаса до Vibrofix CD
По поводу одного Vibrofix CD на стойку Вы видимо пошутили

[Андрей Смирнов]

Большое спасибо за ответы , картина потихоньку начинает проясняться
Если можно немного конкретики
1. Нужно ли использовать хороший профиль (например немецкий KNAUF 0.6мм практически не гнется )
Жесткость каркаса не ухудшит ЗИ свойства ?
Конечно желательно применять профиль KNAUF толщиной 0.6 мм, но в любом случае не менее 0,55 мм
2. Насколько понимаю CD перемычки по кнауфу ставить обязательно ( иначе швы потрескаются )
Согласно технологии Кнауф перемычки не обязательны
3. Из Ваших рисунков можно сделать вывод что расстояние от нижнего и верхнего края каркаса до стыка должно быть не менее 60см , и что значит лист подрезается на месте
4.Нужно ли зашпаклевывать стыки внутреннего слоя облицовки
это желательно
5. У меня два варианта расположения CD-к вдоль стены , они во вложениях
Если можно прокомментируйте
расстояние между стоечными профилями может быть 300, 400 или 600 мм, чтобы соответствовать ширине листа ГКЛ 1200 мм.
6. Если CD-ка от стены расположена на расстоянии 60см нужно ли стык со стеной делать через Vibrofix Liner
это желательно для уменьшения косвенной передачи шума
7. Если распологать CD-ки так чтобы расстояние между крайними CD-ми и стенами было порядка 5-15см нужно ли крепить края облицовки через Vibrofix Liner
это желательно для уменьшения косвенной передачи шума
8. Вы конкретно так и не нзвали конкретные расстоянияот от низу и верха каркаса до Vibrofix CD
По поводу одного Vibrofix CD на стойку Вы видимо пошутили
Я не шутил по поводу одного Vibrofix CD на стойку. Это предусмотрено немецкой технологией Кнауф. В России разработана рекомендация более жесткая - не менее 3 креплений на один профиль. Часто это требование бывает избыточным для высоты комнаты 2,5-2,6 м. Если вы будете применять 3 крепления, то придерживайтесь расстояний согласно Альбому чертежей звукоизоляционных конструкций, схема 3.2 http://www.acoustic.ua/st/Acoustic_ua_k ... utions.pdf

[шима]

Спасибо , чуть теплее
Есть ещё несколько вопросов
1.Можно ли листы внутреннего слоя располагать горизонтально
2.Продавливают ли листы ГКЛ полоску Vibrosil tape которая находится под ними внизу и на стыке со стеной
и нужно ли при монтаже крайний лист поджиать к стене
3.Где-то вычитал что сторону листа которая примыкает к стене нужно укорачивать на 5см чтобы убрать
утоньшение под шпаклевку. Это так ?
4. У меня высота 2,67м можно хотябы внутренний слой стыковать 2,5м + 0,17м , больно дорого стоит Diamant
5.Вы можете что нибудь сказать о жизнеспособности хотя бы первого варианта моего проекта
А вообщето можно с Вами как-то связаться ,у себя в Харькове нормальных людей в области ЗИ не нашел

[Андрей Смирнов]

Спасибо , чуть теплее
Есть ещё несколько вопросов
1.Можно ли листы внутреннего слоя располагать горизонтально


2.Продавливают ли листы ГКЛ полоску Vibrosil tape которая находится под ними внизу и на стыке со стеной
и нужно ли при монтаже крайний лист поджиать к стене
Продавливают, но настолько, насколько нужно для герметизации стыков
3.Где-то вычитал что сторону листа которая примыкает к стене нужно укорачивать на 5см чтобы убрать
утоньшение под шпаклевку. Это так ?
Это зависит от способа последующей отделки ГКЛ
4. У меня высота 2,67м можно хотябы внутренний слой стыковать 2,5м + 0,17м , больно дорого стоит Diamant
подрезка ГКЛ производится по месту исходя из высоты комнаты, но не обязательно должна быть 600 мм, можно и больше, это ни на что не влияет.
5.Вы можете что нибудь сказать о жизнеспособности хотя бы первого варианта моего проекта
А вообщето можно с Вами как-то связаться ,у себя в Харькове нормальных людей в области ЗИ не нашел
http://www.akustik.ua
а также есть личка на форуме :)
