Звукоизоляция газового котла

[Inna06]

Добрый день.
Прошу помощи у мастеров.

На присоеденённом балконе висит на стене газовый котёл парапетного типа Viessmann - Vitopend 100-WH1D
Вечером и ночью, когда тихо и включается котёл шум такой, как будто мимо бегает злобная тётка с пылесосом(((
И хотя между балконом и комнатой дверь со стеклопакетом, шум вентилятора слышно прекрасно!

Посоветуйте, как шумоизолировать котёл?

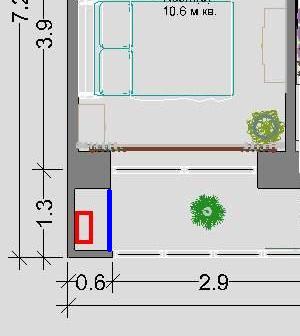

Может можно поставить дверь (на плане синим)
Котёл красным, размер котла (длинна/ширина/высота) мм 340/400/725

[Андрей Смирнов]

Привет, Инна,
чтобы порекомендовать правильное решение необходимо знать уровень шума и частотную характеристику Злобной тётки с пылесосом
Но по опыту могу сказать, что скорее всего слышен не шум котла, а структурный шум, источником которого является вибрация газовой горелки. Проверить это очень легко. Надо вечером, когда тихо, прислонить ухо к стене у изголовья кровати. Должен быть отчетливо слышен звук работающего котла. Если предположение подтвердится, то решением будет виброизоляция крепления котла к стене балкона с помощью специальных антивибрационных креплений.

[Inna06]

спасибо за ответ,
послушаю- отпишусь.
Котёл парапетный, у него встроенный вентилятор, именно он шумит((

[Inna06]

Действительно. если приложить ухо к стене шум слышно.
Но не сильно.
А как померять уровень шума и узнать частотную характеристику?

[Андрей Смирнов]

Измерения проводятся с помощью специального оборудования - шумомера и анализатора спектра.
В данном случае необходимо виброизолировать котел от несущих конструкций здания, это позволить предотвратить распространение структурного шума по стенам и потолку квартиры. Для выбора способа виброизоляции и типа эластичных креплений, необходимо знать массогабаритные характеристики и схему крепления котла.

[Inna06]

котёл http://www.kotel1991.ru/pages/461
висит на кирпичной стене. На стену наклеен гипсокартон (клей гипсовый), пустоты есть и ничем не заполнены.
Основные характеристики Viessmann Vitopend 100 WH0A
Тип водонагревателя Проточный
Способ нагрева Газовый
Номинальная мощность 24 кВт
Максимальная температура нагрева воды +65 °С
Физические параметры Viessmann Vitopend 100 WH0A
Размеры (ШхВхГ) 850x480x380 мм
Установка вертикальная

[Inna06]

Кто поможет слабой женщине в борьбе с железным монстром? )

[Андрей Надеждин]

:?: Кто поможет слабой женщине в борьбе с железным монстром? )

Inna06, Вы не ответили на поставленные Андреем Смирновым вопросы - поэтому нет ответа , ИХМО.

Попытаюсь Вам помочь. Андрей писал: "Для выбора способа виброизоляции и типа эластичных креплений, необходимо знать массогабаритные характеристики и схему крепления котла."
По Вашей ссылке скачал паспорт:

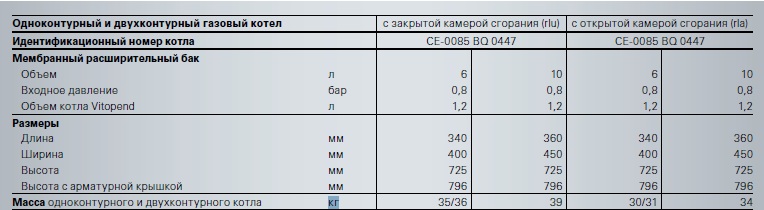

[1] в нём таблица Технические характеристики - из неё выкинул всё, что не относится к делу, и если Вы уточните свою модель, то по ней можно будет узнать массу котла с теплоносителем: это ответ на первый вопрос Андрея.

Vitopend 100-WH1D(1).jpg (53.51 KiB) Viewed 34616 times

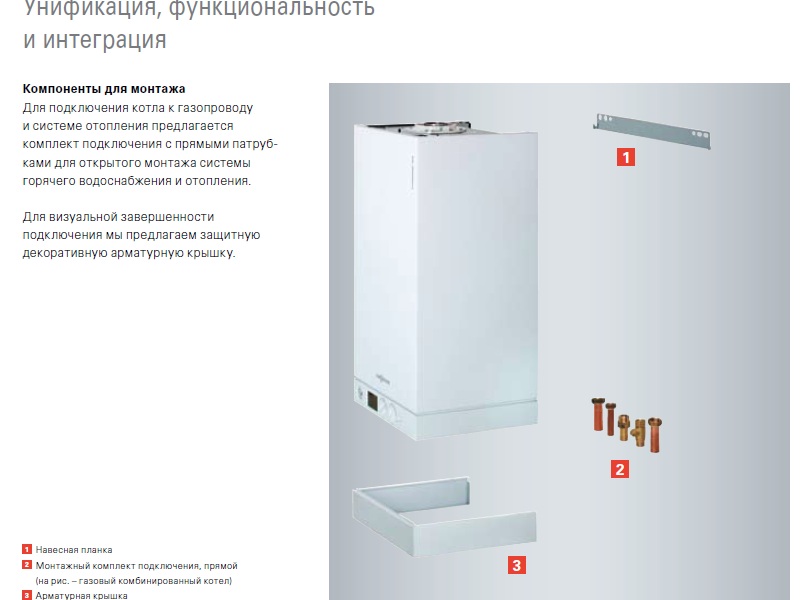

[2] на странице 4 Паспорта схема крепления котла - это ответ на второй вопрос.

Vitopend 100-WH1D.jpg (69.82 KiB) Viewed 34616 times

Всё, ожидайте, думаю ответ скоро появится .

[Inna06]

ОГРОМНОЕ СПАСИБО!!!!,
котёл именно этой модели, Vitopend 100-WH1D.
жду, с надеждой на тишину))

[Inna06]

эй, люди!!
нужна ещё какая то информация?

[Андрей Смирнов]

Инна, тут не все так просто
С одной стороны необходимо виброизолировать котел, с другой стороны это газовое оборудование с определенными требованиями к монтажу.
Навскидку я себе представляю монтаж с помощью крепления Vibrofix Connect, закрепленных вертикально на стену.
http://vibrofix.com/ru/product/20.html
В любом случае необходимо согласование с газовой компанией.

[Автолюбитель]

Здравствуйте.
Для уменьшения шума котла Vitopend 100 в последней модели WH1D кожух котла проклеен материалом, снижающим вибрацию. Фото в самом конце страницы http://www.kotel1991.ru/pages/546
Также в комплекте идут самоклеющиеся полоски, по типу как для уплотнения окон. Эти полоски наклеиваются на торцевые стороны кожуха котла.
На видео полоски показаны с 7-34. http://youtu.be/ZYw5-sSKgH8
После этих мер вибрация значительно снизится.
Тоже, уверен, можно сделать из подручных материалов.

[Андрей Смирнов]

Здравствуйте.
Для уменьшения шума котла Vitopend 100 в последней модели WH1D кожух котла проклеен материалом, снижающим вибрацию. Фото в самом конце страницы http://www.kotel1991.ru/pages/546
Также в комплекте идут самоклеющиеся полоски, по типу как для уплотнения окон. Эти полоски наклеиваются на торцевые стороны кожуха котла.
На видео полоски показаны с 7-34. http://youtu.be/ZYw5-sSKgH8
После этих мер вибрация значительно снизится.
Тоже, уверен, можно сделать из подручных материалов.

Совершенно согласен, но необходимо отметить, что описанные вибродемпфирующие наклейки снижают вибрацию кожуха и, как следствие, уровень воздушного шума котла в том помещении, в котором он установлен.
В случае топикстартера шум слышен в смежном помещении и попадает он туда по строительным конструкциям. Поэтому и необходимо "акустически" развязать сам агрегат от стены, на которой он висит. Я не думаю, что воздушный шум котла на балконе кого-то беспокоит.

[Андрей Надеждин]

...
нужна ещё какая то информация?

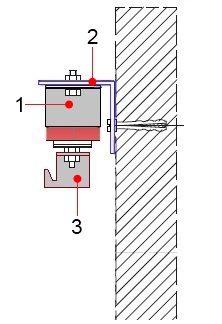

Inna06, хочу добавить ещё вариант для рассмотрения с креплениями Vibrofix UNI, использующий штатную навеску котла, только вместо навесной планки нужно изготовить монтажную планку состоящую из уголка (2) прикреплённых к нему креплений Vibrofix UNI (1) и крючков (3), которые придётся изготовить самостоятельно из металлических уголков.

Vitopend 100-WH1D(2,).jpg (24.15 KiB) Viewed 34546 times

Таким образом нагрузка на крепления будет вертикальной "на разрыв", и при необходимости в нижней части котла добавить одно крепление к стене, чтоб не болтался (хотя мне кажется, что такое количество подводок могут его фиксировать вполне надёжно).

Крепления точно подбираются по массе оборудования, что обеспечивает минимальную резонансную частоту системы.

P.S. вариант возник по той причине, что некоторые фирмы не обслуживают оборудование по гарантии, если в нём появляется отверстия или др. элементы, не предусмотренные производителем.

[Inna06]

Большое человеческое СПАСИБО.
Всё внимательно прочитала, в принципе понятно,
в понедельник вызову мастера.
Если будут вопросы, ещё приду))
А пока ещё раз огромное огромное спасибо!!!!

[Автолюбитель]

Совершенно согласен, но необходимо отметить, что описанные вибродемпфирующие наклейки снижают вибрацию кожуха и, как следствие, уровень воздушного шума котла в том помещении, в котором он установлен.
В случае топикстартера шум слышен в смежном помещении и попадает он туда по строительным конструкциям. Поэтому и необходимо "акустически" развязать сам агрегат от стены, на которой он висит. Я не думаю, что воздушный шум котла на балконе кого-то беспокоит.

Шум на стену идет от кожуха котла.
Шум от вентилятора гасится в демфирующих опорах вентилятора.
Шум от процесса горения гасится закрытой камерой сгорания.
Если шумит насос, то необходимо проверить насос, а не бороться с его шумом.
Возможно, также шум образуется от жесткого крепления котла к системе отопления.
Удачи в решении вопроса.

[Андрей Смирнов]

Шум на стену идет от кожуха котла.
Шум от вентилятора гасится в демфирующих опорах вентилятора.
Шум от процесса горения гасится закрытой камерой сгорания.
Если шумит насос, то необходимо проверить насос, а не бороться с его шумом.
Возможно, также шум образуется от жесткого крепления котла к системе отопления.
Удачи в решении вопроса.

В данном случае речь идет не о воздушном шуме, создаваемом самим котлом (очень небольшим кстати), а о вибрации.
Вибрация движущихся и вибрирующих частей передается по крепежным элементам на стену и далее распространяется в виде структурного шума. В жилом помещении структурный шум трансформируется в вождушный и переизлучается в комнату стенами, полом и потолком на своих собственных частотах. Это азбука основ защиты от шума инженерного оборудования.
