Звукоизоляция стен, пола и потолка (чертежи и схемы)

[Андрей Смирнов]

Это вы нашли иллюстрацию фрагмента одного из проектов акустического проектного бюро нашей компании...

[vodoley213]

Ну тогда хорошо В этом чертеже используется вроде бы 1 лист ГКЛ, получается, что несколькими листами зашивать трубы стояка не нужно...

[Андрей Смирнов]

В разных ситуациях применяются различные решения. Все зависит от постановки задачи и уровня шума источника. Я не помню из какого проекта эта иллюстрация, у нас их сотни...

[vodoley213]

Возник еще один вопрос по схеме звукоизоляции, приведенной чуть выше. Задача простая: 3 трубы в ванной (стальные горячая и холодная вода, а также чугунная труба канализации), всё как на картинке. Хочется их звукоизолировать. Вроде бы эта схема как раз подходит для такой цели. Правда, на схеме почему-то 1 лист ГКЛ, а не два. А нужно ли эти трубы оборачивать дополнительно материалом, например, типа Тексаунд?

[Андрей Смирнов]

В вашем случае рекомендую применить двухслойную облицовку ГКЛ, а трубопроводы обернуть вспененным каучуком типа К-Флекс или Армафлекс толщиной 15-20 мм. Тексаунд для этих целей не нужен.

[vodoley213]

Спасибо, теперь всё понятно

[Эльви]

Здравствуйте, Андрей!
С наступающими Вас праздниками! Очень хочется доделать комнату до праздников, поэтому небольшой вопрос, который возник и очень хочется услышать Ваш профессиональный ответ. В комнате делалась ЗИ потолка и одной стены. Сейчас остался последний этам отделки- крепление плинтусов, потолочных и напольных. По дизайну плинтуса деревянные, плоские, крепятся только к стенам, так как представляют собой вверху плоскую планку, внизу плоский евро-плинтус. Насколько я понимаю, плинтуса дожны крепиться через виброизоляционную ленту с заделыванием щелей герметиком или есть, может, какая-то специальная технология? На форуме ничего подобного не нашла(( Спасибо

[Андрей Смирнов]

Сейчас остался последний этам отделки- крепление плинтусов, потолочных и напольных. По дизайну плинтуса деревянные, плоские, крепятся только к стенам, так как представляют собой вверху плоскую планку, внизу плоский евро-плинтус. Насколько я понимаю, плинтуса дожны крепиться через виброизоляционную ленту с заделыванием щелей герметиком или есть, может, какая-то специальная технология? На форуме ничего подобного не нашла(( Спасибо

Плинтусы крепятся только к стене, а примыкание плинтуса к полу выполняется через любую упругую прокладку, например, пенополиэтилен толщиной 3 мм. Излишки ленты обрезаются, а стык можно заполнить нетвердеющим герметиком, если хотите.

[Эльви]

Спасибо огромное

[Bass]

Здравствуйте, Андрей! Имеется помещение в цоколе многоквартирного дома, пол - монолитная бетонная плита толщиной 80-90 см. Планируется звукоизоляция всех поверхностей помещения. Есть ли смысл делать звукоизолирующий плавающий пол из бетонной стяжки, учитывая такую толщину плиты и то, что она опирается на грунт?

[Андрей Смирнов]

Здравствуйте, Андрей! Имеется помещение в цоколе многоквартирного дома, пол - монолитная бетонная плита толщиной 80-90 см. Планируется звукоизоляция всех поверхностей помещения. Есть ли смысл делать звукоизолирующий плавающий пол из бетонной стяжки, учитывая такую толщину плиты и то, что она опирается на грунт?

Согласно действующим строительным нормам плавающий пол необходимо выполнять во всех без исключения помещениях многоквартирных домов.
Это связано с тем, что ударный шум распространяется не по воздуху, а по строительным конструкциям и легко передается с пола по стенам в вышерасположенные квартиры. Если указанное помещение является не квартирой, а магазином, баром, кафе, спорт-залом и т.п., то требования по эффективности пола в таком цокольном помещении будут ещё более жесткими.

[Bass]

Согласно действующим строительным нормам плавающий пол необходимо выполнять во всех без исключения помещениях многоквартирных домов.
Это связано с тем, что ударный шум распространяется не по воздуху, а по строительным конструкциям и легко передается с пола по стенам в вышерасположенные квартиры.

Для звукоизоляции эффективнее устанавливать перегородки на звукоизоляционную стяжку, чем сначала делать перегородки, а потом заливать стяжку? Какую посоветуете последовательность работ для наилучшего результата?

[Андрей Смирнов]

Для звукоизоляции эффективнее устанавливать перегородки на звукоизоляционную стяжку, чем сначала делать перегородки, а потом заливать стяжку? Какую посоветуете последовательность работ для наилучшего результата?

Ответ зависит от постановки задачи.
Если требуется обеспечить высокую ЗИ между помещениями одной квартиры, то перегородки следует устанавливать на перекрытие и потом примыкать к ним плавающим полом.

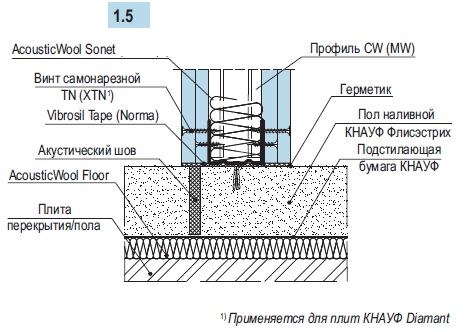

Если требуется обеспечить хорошее снижение проникающего шума извне, то перегородки следует устанавливать на плавающий пол. Таким образом уменьшается передача звука со строительных конструкций на перегородки/облицовки. В этом случае под перегородкой рекомендуется выполнить акустический шов в стяжке плавающего пола.

Перегородка на плавающем полу.jpg (61.95 KiB) Viewed 15909 times

[Bass]

Если требуется обеспечить высокую ЗИ между помещениями одной квартиры, то перегородки следует устанавливать на перекрытие и потом примыкать к ним плавающим полом.

Принцип такой же, только между отдельными помещениями. Помещение необходимо максимально звукоизолировать, чтобы звук из него проникал как можно меньше в смежные помещения. Как я уже писал выше, это цоколь, соответственно, смежные помещения - боковые и верхнее. Само звукоизолируемое помещение свободной планировки, стяжки ещё нет, сделана только перегородка для санузла.

[Андрей Смирнов]

Bass, я не умею догадываться. Вы не даете исходных данных и не описываете постановку задачи.
Фраза "Помещение необходимо максимально звукоизолировать" не имеет смысла сама по себе.
Нужно понимать назначение помещений, характеристики ограждающих конструкций здания, характер источника шума и т.п.

[vodoley213]

Общий вопрос по альбому Кнауф. Насколько я понял, ЗИ зависит от глубины облицовки и от массы обшивки. Например, возьмем интересующий меня потолок D112. Почему там рассматривается обшивка ГКЛ + ГКЛ, а не ГВЛ + ГВЛ? Ведь для создания массы ГВЛ лучше.

И еще хотел спросить. На потолке по схеме D112 хотел обшивать обычными листами Кнауф 12.5 ГВЛ + 12.5 КГЛ. Есть ли смысл поставить вместо этого 12.5 ГВЛ + 12.5 ГВЛ на потолок? Всё же монтировать лишний ГВЛ сложнее и тяжелее

[Андрей Смирнов]

Общий вопрос по альбому Кнауф. Насколько я понял, ЗИ зависит от глубины облицовки и от массы обшивки. Например, возьмем интересующий меня потолок D112. Почему там рассматривается обшивка ГКЛ + ГКЛ, а не ГВЛ + ГВЛ? Ведь для создания массы ГВЛ лучше.

И еще хотел спросить. На потолке по схеме D112 хотел обшивать обычными листами Кнауф 12.5 ГВЛ + 12.5 КГЛ. Есть ли смысл поставить вместо этого 12.5 ГВЛ + 12.5 ГВЛ на потолок? Всё же монтировать лишний ГВЛ сложнее и тяжелее

В Альбоме чертежей звукоизоляционных конструкций приведены принципиальные типовые решения, а не схемы для каких-то конкретных случаев. Облицовки могут состоять из 2,3 и даже 4 слоев гипсокартона. А сами гипсокартонные плиты могут быть различных типов: обычный ГКЛ Кнауф, Кнауф ГВЛ, гипсокартон Кнауф Диамант, Кнауф Титан, Кнауф Пиано, Кнауф Сайлентборд.
У каждой конструкции будут различные звукоизоляционные характеристики в зависимости от применяемого материала облицовки.

Разница в ЗИ между облицовками Кнауф 12.5 ГВЛ + 12.5 КГЛ и 12.5 ГВЛ + 12.5 ГВЛ не будет большой, т.к. небольшая разница в массе. Обычный ГКЛ легче и технологичнее обрабатывать, поэтому он более востребован. Если применить облицовки из обычного ГКЛ в три слоя, то это может быть даже эффективнее, по сравнению с двухслойной облицовкой на основе ГКЛ или, как минимум, сопоставимо.

[vodoley213]

Да, непростое дело - самому разбираться

Андрей, в каталоге Кнауф присутствует вата AcousticWool Sonet. В общем, мне сказали, что в России её не найти. С Шуманет - тоже есть проблемы в моем регионе, как-то этот Шуманет дороже стоит, чем должен. А есть ли адекватные аналоги? Вот, например, Rockwool Акустик Баттс - эта вата подойдет взамен AcousticWool Sonet на потолке D112? Или она сильно хуже, вреднее и т.д.?

[Андрей Смирнов]

Можно использовать вату Rockwool Акустик Баттс или Paroc WAS 50.

[Владичек]

Подскажите, пожалуйста, в плавающем полу на лагах, имеет смысл заполнить всё пространство между бетоном и ОСБ ватой или стоит оставить воздушный зазор? Зазор остаётся примерно 4 см. Основной ватой использую Роквул Акустик 50, но если укладывать сверху, то получится, что вату придётся уплотнять. Может взять вату с меньшей плотностью типа "Технониколь"?
Спасибо.
