Звукоизоляция стен, пола и потолка (чертежи и схемы)

[Андрей Смирнов]

Вполне

[Татьяна10]

Что лучше на верхний слой 5-6 см обычной стяжки м-300 или полусухой? Где будет меньше эффект барабана?

[Татьяна10]

Спасибо за терпение!

[Андрей Смирнов]

Что лучше на верхний слой 5-6 см обычной стяжки м-300 или полусухой? Где будет меньше эффект барабана?

Не должно быть никакого барабана при стандартной технологии устройства стяжки.

[vasilii]

Независимые измерения уровня изоляции ударного шума постараюсь заказать. Их цель даже не наказать застройщика, а заставить верхних соседей сделать плавающий пол. А пока составила план по плавающей стяжке у себя:
-5 см облегченной черновой стяжки
-6-8 мм изолона
-армирование
5-6 см обычной стяжки
Теперь все правильно?

Вполне

Если я напишу очевидное -не ругайте ( просто слово "армирование "не расшифровано ни в плане состава ни в плане конструктива -
( предполагается, наверное, что имеется в виду расположение именно сетки металлической 50-100 мм /4-5 мм- и, кака положено обязательно(!)по технологии "плавающих стяжек " -на уровне 1/3- приблизительно 2 см от нижней плоскости стяжки ( Сорри за очевидность -просто много примеров как так называемые "опытные прорабы" делают пусть и армировочную сетку ( 50-100мм ячейками и толщины 4-5 мм прутка) мало того ,что не "перевязанную" по перкрытиям участков сетки, но и просто кладут ее непосредственно НА вату ...
Впрочем -у Андрея на сайте и форуме эта технология обязательная правильная представлена не раз - например, в Фотоальбоме http://www.acoustic.ua/foto/744.html
( например- из последних разборов и постов- по ссылкам с страницы viewtopic.php?f=1&t=1929&start=20

[Татьяна10]

vasilii, Большое спасибо! Мне как раз это совсем не очевидно! Я думала,как "опытный прораб" , что сетку надо положить на изолон. А что надо сначала 2 см сделать основной стяжки, потом сетку, а потом оставшиеся 4 см основной стяжки?

[Андрей Смирнов]

vasilii, Большое спасибо! Мне как раз это совсем не очевидно! Я думала,как "опытный прораб" , что сетку надо положить на изолон. А что надо сначала 2 см сделать основной стяжки, потом сетку, а потом оставшиеся 4 см основной стяжки?

Ранее сегодня я писал

Андрей Смирнов » 19 дек 2016, 11:00

что армирование стяжки должно располагаться в нижней трети толщины стяжки. Для обеспечения этого условия сетку обычно укладывают на пустотообразователи, в качестве которых можно применять небольшие кусочки жесткой минеральной ваты, обрезки арматуры и т.п. Арматурная сетка применяется типа ВР-1 с толщиной прутка 4-5 мм и ячейкой 50-100 мм.

[Татьяна10]

Спасибо! С армированием все поняла.

[Татьяна10]

Андрей! Опять возник вопрос. Теперь по деформационным швам. Вы писали:"
Деформационные швы в стяжке нужны для снятия внутренних напряжений возникающих из-за усадки и температурных деформаций.
Поэтому все стяжки должны иметь так называемые деформационные или компенсационные швы шириной 8-10 мм возле дверных порогов и местах деформационных швов перекрытий. Как привило, их формируют в процессе укладки стяжки при помощи полос пенополистирола или пенополиэтилена. При армировании стяжки деформационные швы делают между стыками армирующей сетки."
Вопросы:
1) Как делать деформационные швы возле дверных порогов: перед предполагаемой коробкой, после или не важно?
2) в монолите нет деформационных швов перекрытия, да?
3) Что значит деформационные швы между стыками армирующей сетки, если сетка укладывается с перехлестом? Где находится этот стык?
4) Технология исполнения деформационных швов и изоляционных чем-то отличается?
5) Если у меня в качестве изоляционного слоя используется изолон, то я его просто должна завести на стены и больше никакая кромка и никакие дополнительные полосы пенополиэтилена не нужны и также его использовать в деформационном шве?

[Андрей Смирнов]

Вопросы:
1) Как делать деформационные швы возле дверных порогов: перед предполагаемой коробкой, после или не важно?
шов лучше всего располагать под плоскостью дверного полотна, которое будет установлено позже
2) в монолите нет деформационных швов перекрытия, да?
в монолитных перекрытиях не делают деформационных швов в пределах одной квартиры
3) Что значит деформационные швы между стыками армирующей сетки, если сетка укладывается с перехлестом? Где находится этот стык?
в плоскости шва в армирующей сетке выполняется разрыв
4) Технология исполнения деформационных швов и изоляционных чем-то отличается?
ничем не отличается
5) Если у меня в качестве изоляционного слоя используется изолон, то я его просто должна завести на стены и больше никакая кромка и никакие дополнительные полосы пенополиэтилена не нужны и также его использовать в деформационном шве?
верно

[Татьяна10]

Андрей! Все ясно, кроме ответа на 3 вопрос.Где находится эта плоскость шва? В комнате 18 кв м надо ли делать деформационный шов в армирующей сетке

[Андрей Смирнов]

В комнате 18 кв м не надо делать деформационный шов. Шов можно выполнять в дверном проеме, но в этом случае тоже надо оценить его целесообразность.

[Татьяна10]

Андрей! По стенам я приняла решение докладывать их до ширины шва 10-20 мм, заложить эти 10-20 мм ватой и закрыть герметиком слоем 5-6 мм, с расчетом, что потом этот шов закроется штукатуркой потолка в комнатах ( в кухне и прихожей будет подвесной потолок). Но опять у меня вопрос:
1)если штукатурка потолка (ротбанд) не ляжет на силикон и образуется трещина, критично ли это? Или штукатурку потолка надо как-то не доводить до силикона?
2) Как сделать розетку в стене с соседом, которая будет облицована по гипсокартонной технологии на независимом от стены каркасе

[Андрей Смирнов]

Волосяная трещина образуется на стыке "перекрытие/перегородка" в любом случае. Если отделка будет обоями, то её вообще не будет видно.

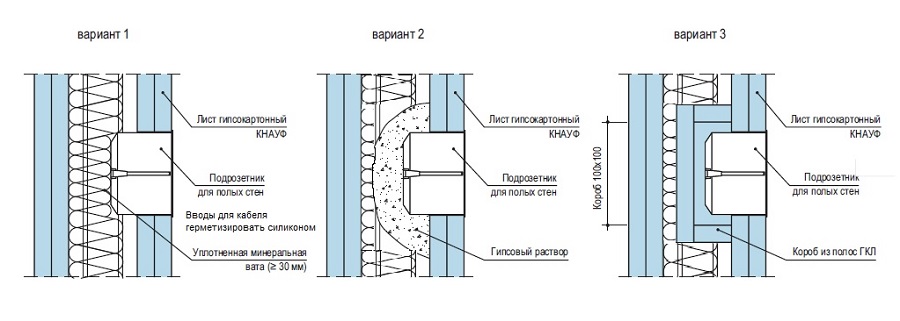

Розетки и выключатели врезаются в ГКЛ облицовку по стандартной технологии Кнауф для перегородок и облицовок.

ЗИ монтажных коробок resize.jpg (69.77 KiB) Viewed 14472 times

[Татьяна10]

Андрей! Спасибо за консультации. Вы мне очень помогли. С Наступающим Новым годом! Всего самого хорошего.

[Bass]

Здравствуйте, Андрей! Что скажете про материал Звукоизол ВЭМ, российский аналог Тександа? Состав: полимерная композиция с наполнителями сфероидной структуры, плотность 1800 кг/м3. При толщине 4 мм масса 1 м2 - 7,4 кг. Хочу звукоизолировать пол с минимальной потерей высоты. Рассматриваю вариант с подложкой под ламинат из акустического войлока 4мм, на него - Звукоизол ВЭМ 4 мм и сверху - ламинат. Обещают прибавку изоляции воздушного шума 7 Дб, плюс прибавка изоляции ударного шума. Ваши доводы по низкой эффективности подложки под ламинат читал. Каково Ваше мнение по этому аналогу Тексаунда в качестве такой подложки и изоляции воздушного шума?

[Андрей Смирнов]

Звукоизол ВЭМ это аналог тексаунда. "Сфероидная структура" это карбонат кальция, т.е. обычный мел
Применение тяжелой мембраны под ламинатом совместно с упругой подложкой совершенно бессмысленно с акустической точки зрения.
Практически это никак не увеличит звукоизоляцию воздушного шума. Прибавку в 7 дБ, которую вам обещает продавец это утопия, которую он никак и никогда не сможет подтвердить документально.

[vodoley213]

Андрей, хотел спросить у вас пару общих вопросов для понимания.

1) что лучше для облицовки: "2х12,5 мм ГКЛ" или "10 мм ГВЛ + 12.5 мм ГКЛ"?
2) я где-то у вас читал, что вы сделали глушитель в стене для пассивной вентиляции. Это что-то типа Sonodec? Получается, что если сверлить отверстие 200 мм в стене (вроде бы больше - запрещено), то минимум 50+50 "съест" глушитель, т.е. само отверстие будет около 100?
3) имеет ли смысл делать шумоизоляцию стояков труб и канализации в ванной? Я насчитал, что это "украдет" минимум 62.5 мм от трубы (50 мм вата+ 1 лист 12.5 ГКЛ)

[Андрей Смирнов]

Из вариантов "2х12,5 мм ГКЛ" или "10 мм ГВЛ + 12.5 мм ГКЛ" второй предпочтительнее, но еще лучше 3 слоя ГКЛ 12,5
Глушители я встраивал в каркасные облицовки кирпичных стен и гипсокартонные перегородки. Отверстия в ограждениях выполнялись со смещением по высоте примерно на 250-300 мм. Стенки образовавшегося канала облицовывались плитами из минеральной ваты, кашированной стеклохолстом, для исключения эмиссии базальтовых волокон.
Шумоизоляцию стояков труб и канализации в ванной рекомендуется выполнять для обеспечения акустического комфорта.

[vodoley213]

Шумоизоляцию стояков труб и канализации в ванной рекомендуется выполнять для обеспечения акустического комфорта.

Скажите, а где можно подсмотреть решение? В каталоге Кнауфа не нашел, нашел примерно вот такое. Тут нужно что-то поменять, добавить или всё совсем неверно и плохо?
