Звукоизоляция насосной станции

[neVasiliy]

Добрый день!
Какой вы можете порекомендовать материал для звукоизоляции насосной станции.
Суть проблемы в следующем:
В частном доме встроен гараж в котором установлена насосная станция. Станция запрятана в шкаф из ДСП и, соответственно, когда она работает, то шум раздается по всему дому.
Чем можно обшить изнутри секцию шкафа, чтобы убрать шум?
Заранее благодарен за советы!

[Андрей Смирнов]

Чтобы ответить на вопрос недостаточно исходных данных.
Надо понимать как шум распространяется из гаража в дом, какова планировка дома, каков состав и материал стен, пола и потолка помещений.
Мероприятия по звукоизоляции надо проводить осознанно.
Скорее всего в дом проникает не воздушный, а структурный шум, который распространяется по строительным конструкциям, а не по воздуху.
В этом случае надо не изолировать секцию шкафа, а виброизолировать основание насоса от перекрытия пола в гараже.

[neVasiliy]

Спасибо за ответ.
Более всего склоняюсь, что шум и воздушный, и структурный.
По планировке: дом 2 этажа, на первом гараж, кухня, прихожая, на втором жилые комнаты в том числе и над гаражом. Стены кирпичные, потолок в гараже обшит пластиковой вагонкой без утеплителя, пол бетонный цельнолитой. Насосная станция Pedrollo 1.1 кВт, что-то наподобие такой: http://www.vodonasos.com.ua/catalog/170/171/1113.html
Что можно у вас приобрести для виброизоляции основания насоса и все-таки обшивки секции.

[Андрей Смирнов]

Виброизоляторы (пружинные или эластомерные) надо рассчитывать исходя из массы и рабочей частоты насоса.
Потребуется устанавливать насос на раму из стального швеллера или на бетонную плиту, а между полом и рамой (или плитой) монтируются виброизоляторы.

См. п.1 по ссылке viewtopic.php?f=1&t=17

[neVasiliy]

Можете подсказать виброизоляторы с минимальной толщиной для такой насосной станции: http://enasos.stroika.biz.ua/products/item/id/214188/
Я готов у вас их приобрести.
Заранее благодарен за ответ!

[prohor]

Можете подсказать виброизоляторы с минимальной толщиной

Аналогичный насос (только без гидроаккумулятора) я пробовал виброоазвязывать через полоски вырезанные из теплоизоляции k-flex (толщиной до см). Помогало кардинально. Но, к сожалению, ненадолго, со временем он постепенно сминается.

[Андрей Смирнов]

Можете подсказать виброизоляторы с минимальной толщиной

Аналогичный насос (только без гидроаккумулятора) я пробовал виброоазвязывать через полоски вырезанные из теплоизоляции k-flex (толщиной до см). Помогало кардинально. Но, к сожалению, ненадолго, со временем он постепенно сминается.

Для указанных целей k-flex не подходит. Нужен специальный виброизоляционный материал. Размеры и толщину упругих опорных элементов надо предварительно рассчитать. Тип виброизоляционного материала выбирается также на основе расчетов. Это несложно, но требует определенных знаний.
Когда виброопоры выбраны правильно, эффект виброизоляции весьма велик.
На видео "Эффективность виброизоляции" на сайте нашей компании это хорошо видно http://www.acoustic.ua/production/340.html?g=5&page=0

[Сергей Буринский]

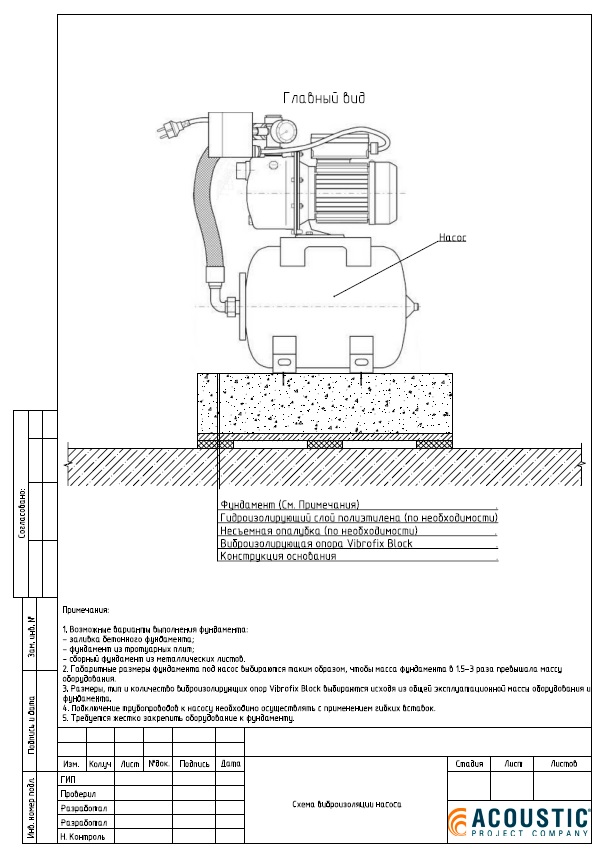

Здравствуйте, принципиальная схема вброизоляции насоса см. вложенный файл, примечания читать обязательно.

[Андрей Смирнов]

Выше ведущий инженер-акустик нашего проектного бюро Сергей Буринский выложил принципиальную схему виброизоляции насосной станции в формате PDF.
Для удобства я сконвертировал её в рисунок JPEG.


Могу добавить, что можно использовать и бетонный фундамент (что гораздо лучше) и сварную стальную раму.
В качестве виброопор могут быть применены упругие элементы Vibrofix Block или регулируемые по высоте виброизоляторы Vibrofix Level.
Тип виброопор определяется расчетом, исходя из общей массы насоса и фундамента (рамы).
