Акустические on-line калькуляторы

Сообщение Андрей Смирнов » 31 июл 2008, 15:29

Очень часто приходится иметь дело с комнатой, форму которой изменить уже невозможно. При этом собственные резонансы помещения могут крайне негативно повлиять на качество звучания аппаратуры. Вважным инструментом для снижения влияния комнатных резонансов и получения реалистичной звуковой сцены является правильное взаимное расположение акустических систем относительно друг друга, ограждающих конструкций и зоны прослушивания.

Для того, чтобы правильно расположить акустические системы в прямоугольном симметричном помещении рекомендуем воспользоваться акустическим калькулятором для одного из трех типовых случаев:

Громкоговорители расположены в прямоугольной комнате вдоль короткой стены
Громкоговорители расположены в прямоугольной комнате вдоль длинной стены
Громкоговорители расположены в квадратной комнате

Калькуляторы были разработан на основании реализации принципа "Золотого сечения".

Применение на практике расчетных значений может улучшить тональный баланс и, что самое главное, уменьшить влияние нежелательных комнатных резонансов.
Последний раз редактировалось Андрей Смирнов 03 июл 2009, 14:29, всего редактировалось 10 раз(а).
...ничто не слишком...(с) Кармадон, "Альтист Данилов"
http://www.akustik.ua - акустическое проектное бюро
http://www.acoustic.ua - поставка звукоизоляционных материалов
............................................
Аватара пользователя
Андрей Смирнов
Soundmoderator

Сообщения: 6273
Зарегистрирован: 29 авг 2006, 12:24
Откуда: Украина, Киев

Сообщение Андрей Смирнов » 18 авг 2008, 20:50

Калькулятор для расчета месторасположения площадок ранних отражений.
Это весьма простой и удобный способ определения участков внутренних поверхностей стен, пола и потолка в музыкальных комнатах или студийных помещениях, которые рекомендуется акустически обрабатывать в первую очередь.
Слушатель, находящийся в комнате для прослушивания музыки, воспринимает не только прямой звук, излучаемый акустическими системами, но и отражения от стен, пола и потолка. Интенсивные отражения от некоторых участков внутренних поверхностей комнаты (площадок первых отражений) взаимодействуют с прямым звуком АС, что приводит к изменению частотной характеристики звука, воспринимаемого слушателем. При этом на некоторых частотах происходит усиление звука, а некоторых его значительное ослабление. Этот акустический дефект, называемый "гребенчатой фильтрацией", приводит к нежелательному "окрашиванию" звука.

Управление интенсивностью ранних отражений позволяет улучшить качество звуковой сцены, сделать звучание АС более ясным и детальным. Наиболее важны ранние отражения от площадок, расположенных на боковых стенах и потолке между зоной прослушивания и АС. Кроме того, большое влияние на качество звука могут оказать отражения от тыловой стены, если зона прослушивания расположена к ней слишком близко.
Последний раз редактировалось Андрей Смирнов 27 ноя 2008, 15:36, всего редактировалось 1 раз.
...ничто не слишком...(с) Кармадон, "Альтист Данилов"
http://www.akustik.ua - акустическое проектное бюро
http://www.acoustic.ua - поставка звукоизоляционных материалов
............................................
Аватара пользователя
Андрей Смирнов
Soundmoderator

Сообщения: 6273
Зарегистрирован: 29 авг 2006, 12:24
Откуда: Украина, Киев

Сообщение Андрей Смирнов » 12 ноя 2008, 15:50

Калькулятор по расчету НЧ/СЧ звукопоглотителя - резонатора Гельмгольца

Резонатор Гельмгольца является колебательной системой с одной степенью свободы, поэтому он обладает способностью отзываться на одну определенную частоту, соответствующую его собственной частоте.

Характерной особенностью резонатора Гельмгольца является его способность совершать низкочастотные собственные колебания, длина волны которых значительно больше размеров самого резонатора.

Это свойство резонатора Гельмгольца используется в архитектурной акустике при создании так называемых щелевых резонансных звукопоглотителей (Slot Resonator).
...ничто не слишком...(с) Кармадон, "Альтист Данилов"
http://www.akustik.ua - акустическое проектное бюро
http://www.acoustic.ua - поставка звукоизоляционных материалов
............................................
Аватара пользователя
Андрей Смирнов
Soundmoderator

Сообщения: 6273
Зарегистрирован: 29 авг 2006, 12:24
Откуда: Украина, Киев

Сообщение Андрей Смирнов » 13 ноя 2008, 18:07

Калькулятор по расчету низкочастотного панельного поглотителя
Низкочастотный панельный поглотитель конверсионного типа является достаточно популярным средством акустической обработки музыкальных комнат и студий звукозаписи благодаря простой конструкции и довольно широкому диапазону поглощения в области низких частот. Панельный поглотитель представляет собой жесткий каркас-резонатор с замкнутым объемом воздуха, герметично закрытый гибкой и массивной панелью (мембраной). В качестве материала мембраны, обычно применяют листы фанеры или MDF с наклеенным с внутренней стороны слоем вибродемпфирующего материала. Во внутреннее пространство каркаса помещается эффективный звукопоглощающий материал.
Последний раз редактировалось Андрей Смирнов 27 ноя 2008, 13:34, всего редактировалось 1 раз.
...ничто не слишком...(с) Кармадон, "Альтист Данилов"
http://www.akustik.ua - акустическое проектное бюро
http://www.acoustic.ua - поставка звукоизоляционных материалов
............................................
Аватара пользователя
Андрей Смирнов
Soundmoderator

Сообщения: 6273
Зарегистрирован: 29 авг 2006, 12:24
Откуда: Украина, Киев

Сообщение Андрей Смирнов » 25 ноя 2008, 14:17

Интерактивный калькулятор для расчета оптимальных пропорций музыкальной комнаты, контрольной комнаты или студийного помещения.
Существует достаточно большое количество решений задачи оптимизации размеров помещения.
На эту тему написано большое количество трудов такими известными акустиками, как L. W. Sepmeyer, M. M. Louden, Richard. H. Bolt и т.д.
Все они предлагали определенные соотношения размеров комнаты, которые радикально снижают влияние НЧ резонансов и делают АЧХ комнаты более "плоской". У большинства предложенных рекомендаций есть один общий недостаток: не во всех зданиях с фиксированной высотой межэтажных перекрытий можно построить комнаты с рекомендуемыми соотношениями.
В 1993 году Robert Walker опубликовал результаты исследований, проведеннх им в инженерном департаменте ВВС. Целью работы был не определение одного "идеального размера", а поиск наборов соотношений, которые можно было бы считать "приемлемыми". В результате появилась формула:

1.1w/h <= l/h <= 4.5w/h - 4
(l/h < 3, w/h < 3),
где l – длинна, w – ширина, и h – высота помещения.

Соотношение быстро стало популярным в кругах специалистов по архитектурной акустике.

В результате, в 1998 году данная методика была принята в качестве стандарта Европейским Радиовещательным Союзом (European Broadcasting Union, Technical Recommendation 3276) и Международным Телекоммуникационным Союзом (International Telecommunication Union Recommendation ITU-R BS.1116-1).

Данные рекомендации были положены в расчетную основу акустического калькулятора, который и представляется вниманию заинтересованной публики... :D

Успехов!
Последний раз редактировалось Андрей Смирнов 10 фев 2009, 23:00, всего редактировалось 1 раз.
...ничто не слишком...(с) Кармадон, "Альтист Данилов"
http://www.akustik.ua - акустическое проектное бюро
http://www.acoustic.ua - поставка звукоизоляционных материалов
............................................
Аватара пользователя
Андрей Смирнов
Soundmoderator

Сообщения: 6273
Зарегистрирован: 29 авг 2006, 12:24
Откуда: Украина, Киев

Сообщение Андрей Смирнов » 17 фев 2009, 17:54

Калькулятор по расчету диффузора Шредера
Диффузоры Шредера, конструкция которых основана на теории чисел, являются замечательным инструментом для получения диффузного звукового поля в помещениях различного назначения. Фактически диффузор Шредера представляет собой дифракционную решетку, которая рассеивает падающую на нее звуковую энергию в широком диапазоне частот, даже при большой величине угла падения.
Диффузор Шредера состоит из серии ячеек различной глубины, но одинаковой ширины, выполненных в корпусе из дерева, MDF или других листовых материалов.
...ничто не слишком...(с) Кармадон, "Альтист Данилов"
http://www.akustik.ua - акустическое проектное бюро
http://www.acoustic.ua - поставка звукоизоляционных материалов
............................................
Аватара пользователя
Андрей Смирнов
Soundmoderator

Сообщения: 6273
Зарегистрирован: 29 авг 2006, 12:24
Откуда: Украина, Киев

Сообщение Андрей Смирнов » 03 мар 2009, 15:40

Калькулятор Соответствие размеров комнаты международным стандартам и рекомендациям
С его помощью можно оценить пропорции комнаты на предмет соответствия рекомендациям известных акустиков.
Справочно приводятся наиболее известные в мире соотношения комнатных размеров.
Применение на практике описанных методик позволяет определить диапазон приемлемых пропорций комнаты, избежать наихудших случаев и минимизировать влияние комнатных мод на тональный баланс и тембр звука.
...ничто не слишком...(с) Кармадон, "Альтист Данилов"
http://www.akustik.ua - акустическое проектное бюро
http://www.acoustic.ua - поставка звукоизоляционных материалов
............................................
Аватара пользователя
Андрей Смирнов
Soundmoderator

Сообщения: 6273
Зарегистрирован: 29 авг 2006, 12:24
Откуда: Украина, Киев

Сообщение Андрей Смирнов » 03 июл 2009, 14:29

Калькулятор по расчету аксиальных комнатных мод
Каждому помещению присущи акустические резонансы или, как еще говорят, комнатные моды. Пропорции комнаты, т.е. соотношения длины, ширины и высоты, задают расположение комнатных мод в частотном спектре, а также плотность их распределения. Размеры как таковые определяют частоты, на которых имеют место резонансы, т.е. то, будут ли отдельные, имеющие огромное значение для воспроизводимой музыки, частоты усиливаться или же подавляться.
...ничто не слишком...(с) Кармадон, "Альтист Данилов"
http://www.akustik.ua - акустическое проектное бюро
http://www.acoustic.ua - поставка звукоизоляционных материалов
............................................
Аватара пользователя
Андрей Смирнов
Soundmoderator

Сообщения: 6273
Зарегистрирован: 29 авг 2006, 12:24
Откуда: Украина, Киев

Калькулятор комнатных мод

Сообщение Андрей Смирнов » 11 янв 2010, 00:35

Калькулятор комнатных мод, разработанный Бобом Голдcом (Bob Golds), Канада.
Удобный инструмент для определения частот комнатных резонансов, степени возбуждения каждой моды, выявления изолированных мод, соответствия комнаты рекомендациям Роберта Волкера (R. Walker, BBC, 1996) и т.п.
http://www.bobgolds.com/Mode/RoomModes.htm
...ничто не слишком...(с) Кармадон, "Альтист Данилов"
http://www.akustik.ua - акустическое проектное бюро
http://www.acoustic.ua - поставка звукоизоляционных материалов
............................................
Аватара пользователя
Андрей Смирнов
Soundmoderator

Сообщения: 6273
Зарегистрирован: 29 авг 2006, 12:24
Откуда: Украина, Киев

Калькулятор расчета времени реверберации RT60

Сообщение Елена Чепурная » 26 янв 2010, 14:50

Калькулятор, разработанный Джоном Сейерсом (John Sayers), Австралия - простой и удобный инструмент для быстрой оценки времени реверберации.
Данный ресурс учитывает, помимо комнатных размеров, акустические свойства наиболее популярных строительных и отделочных материалов, применяемых в отделке внутренних поверхностей помещения.
http://johnlsayers.com/Pages/Reverb_Calc.htm
http://www.acoustic.ua
Елена Чепурная

Сообщения: 5
Зарегистрирован: 26 окт 2006, 11:05
Откуда: Украина, Киев

Re:

Сообщение Наблюдатель » 29 мар 2011, 17:02

Андрей Смирнов писал(а):Интерактивный калькулятор для расчета оптимальных пропорций музыкальной комнаты, контрольной комнаты или студийного помещения.

Это необработанное помещение считать?
А как на пропорции влияют окна в помещениии?
Наблюдатель


Re: Акустические on-line калькуляторы

Сообщение Андрей Смирнов » 29 мар 2011, 20:41

Необработанное помещение с массивными отражающими стенами. Окна с неболшими откосами не очень влияют, а с глубокими откосами влиять будут, но как, сказать сложно.
...ничто не слишком...(с) Кармадон, "Альтист Данилов"
http://www.akustik.ua - акустическое проектное бюро
http://www.acoustic.ua - поставка звукоизоляционных материалов
............................................
Аватара пользователя
Андрей Смирнов
Soundmoderator

Сообщения: 6273
Зарегистрирован: 29 авг 2006, 12:24
Откуда: Украина, Киев

Re: Акустические on-line калькуляторы

Сообщение Андрей Смирнов » 16 апр 2014, 00:06

Упрощенный анализ аксиальных мод
Разработан очередной акустический калькулятор, позволяющий оценить, какие из сотен модальных частот в комнате могут вносить в звучание системы нежелательную окраску, вызывать эффект "коробчатого" звучания или "гудения" басов.
...ничто не слишком...(с) Кармадон, "Альтист Данилов"
http://www.akustik.ua - акустическое проектное бюро
http://www.acoustic.ua - поставка звукоизоляционных материалов
............................................
Аватара пользователя
Андрей Смирнов
Soundmoderator

Сообщения: 6273
Зарегистрирован: 29 авг 2006, 12:24
Откуда: Украина, Киев

Re: Акустические on-line калькуляторы

Сообщение Андрей Смирнов » 29 апр 2014, 09:08

Разработан акустический калькулятор времени реверберации RT60, предназначенный для предварительного подбора необходимого количества звукопоглощающих материалов.

Проведение расчетов подразумевает ввод данных в диалоговом режиме и дальнейшее выведение результатов на экран в виде диаграммы. Расчет времени реверберации (RT60) в предлагаемом калькуляторе производится по методике, изложенной в СНиП 23-03-2003 "Защита от шума" в октавных полосах частот по формуле Эйринга (Carl F. Eyring):

Т (сек) = 0,163*V / (?ln(1??)*S + 4*µ*V)
где
V – объем зала, м3
S – суммарная площадь всех ограждающих поверхностей зала, м2
? - средний коэффициент звукопоглощения в помещении
µ - коэффициент, учитывающий поглощение звука в воздухе

Полученное расчетное время реверберации графически сравнивается с рекомендуемыми (оптимальными) значениями, которые нормируются международными стандартами:
DIN 18041 Acoustical quality in small to medium-sized rooms, 2004
EBU Tech. 3276 – Listening conditions for sound programme, 2004
IEC 60268-13 (2nd edition) Sound system equipment - Part 13, 1998

Калькулятор доступен по ссылке http://www.acoustic.ua/recommendations/567#10
...ничто не слишком...(с) Кармадон, "Альтист Данилов"
http://www.akustik.ua - акустическое проектное бюро
http://www.acoustic.ua - поставка звукоизоляционных материалов
............................................
Аватара пользователя
Андрей Смирнов
Soundmoderator

Сообщения: 6273
Зарегистрирован: 29 авг 2006, 12:24
Откуда: Украина, Киев

Re:

Сообщение tan » 11 фев 2016, 23:02

Андрей Смирнов писал(а):Калькулятор для расчета месторасположения площадок ранних отражений.
Это весьма простой и удобный способ определения участков внутренних поверхностей стен, пола и потолка в музыкальных комнатах или студийных помещениях, которые рекомендуется акустически обрабатывать в первую очередь.

Андрей Смирнов, подскажите будет ли данный калькулятор объективен в случае если студийные мониторы расположенный под углом в форме треугольника с позицией слушателя?
tan

Сообщения: 21
Зарегистрирован: 08 фев 2016, 02:07
Откуда: Минск, Белорусь

Re: Акустические on-line калькуляторы

Сообщение Андрей Смирнов » 11 фев 2016, 23:10

Вопроса не понял.
...ничто не слишком...(с) Кармадон, "Альтист Данилов"
http://www.akustik.ua - акустическое проектное бюро
http://www.acoustic.ua - поставка звукоизоляционных материалов
............................................
Аватара пользователя
Андрей Смирнов
Soundmoderator

Сообщения: 6273
Зарегистрирован: 29 авг 2006, 12:24
Откуда: Украина, Киев

Re: Акустические on-line калькуляторы

Сообщение tan » 11 фев 2016, 23:19

Андрей Смирнов писал(а):Вопроса не понял.

я так понял что калькулятор рассчитывает площадки ранних отражен при положении динамика прямо(так как изображено на иллюстрациях в калькуляторе) не знаю как еще яснее сказать
а я про случай с повернутым динамиком как на картинке
http://myauto.jofo.ru/data/userfiles/50 ... _20000.gif
в таких случаях я так понимаю нужно рас читывать на месте "вручную" с помощью зеркала например
tan

Сообщения: 21
Зарегистрирован: 08 фев 2016, 02:07
Откуда: Минск, Белорусь

Re: Акустические on-line калькуляторы

Сообщение Андрей Смирнов » 11 фев 2016, 23:41

Гмм... а какая разница развернуты мониторы в сторону слушателя или не развернуты?
Мониторы излучают звук в соответствии с частотно зависимой диаграммой направленности, а не в виде "луча смерти" :)
При некотором развороте в сторону слушателя звуковые волны от мониторов все-равно попадают на поверхность боковых стен и потолка.
Типичный вид диаграммы направленности громкоговорителя изображен на иллюстрации:

...ничто не слишком...(с) Кармадон, "Альтист Данилов"
http://www.akustik.ua - акустическое проектное бюро
http://www.acoustic.ua - поставка звукоизоляционных материалов
............................................
Аватара пользователя
Андрей Смирнов
Soundmoderator

Сообщения: 6273
Зарегистрирован: 29 авг 2006, 12:24
Откуда: Украина, Киев

Re: Акустические on-line калькуляторы

Сообщение tan » 12 фев 2016, 01:55

Гмм... а какая разница развернуты мониторы в сторону слушателя или не развернуты?

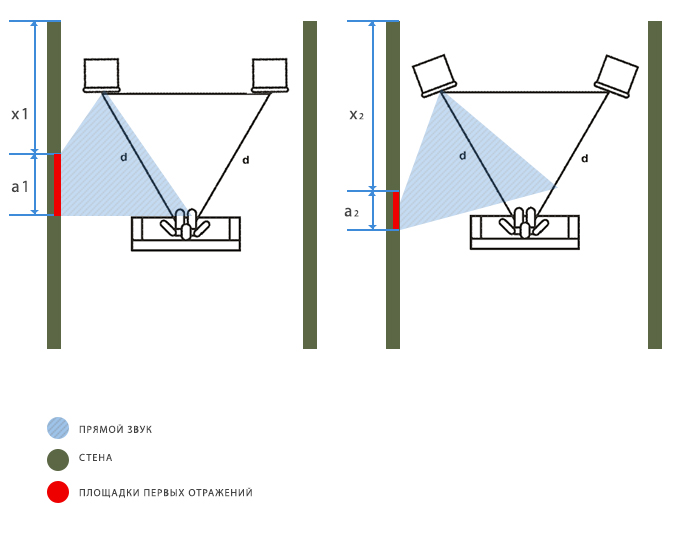

Попытаюсь схематично проиллюстрировать свою мысль
Вложения
АКУСТИКА РАСПОЛОЖЕННАЯ ПРЯМО И ПОД УГЛОМ И ЕЕ ВЗАИМОСВЯЗЬ С ПЛОЩАДКАМИ ПЕРВЫХ ОТРАЖЕНИЙ
tan

Сообщения: 21
Зарегистрирован: 08 фев 2016, 02:07
Откуда: Минск, Белорусь

Re: Акустические on-line калькуляторы

Сообщение Андрей Смирнов » 12 фев 2016, 09:21

Вы неправильно понимаете суть происходящего.
Расположение площадки раннего отражения от боковой стены зависит не от разворота монитора, а только от взаимного расположения монитора, слушателя и стены и подчиняется законам геометрической акустики (угол падения равен углу отражения).
В ваших иллюстрациях это не отражено.
Монитор не излучает ТОЛЬКО в какой-то заштрихованной голубым области. Согласно вашему рисунку, за пределами голубого треугольника никакого звука нет, но ведь это не так, надеюсь вы понимаете?
Монитор излучает звук во все стороны на всех частотах. Но интенсивность звука зависит от направления. Максимальное значение интенсивности звука наблюдается только на оси громкоговорителя. С увеличением угла отклонения от оси интенсивность постепенно падает, что и отражает диаграмма направленности.
...ничто не слишком...(с) Кармадон, "Альтист Данилов"
http://www.akustik.ua - акустическое проектное бюро
http://www.acoustic.ua - поставка звукоизоляционных материалов
............................................
Аватара пользователя
Андрей Смирнов
Soundmoderator

Сообщения: 6273
Зарегистрирован: 29 авг 2006, 12:24
Откуда: Украина, Киев

След.

Вернуться в Акустические калькуляторы и программы

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1
