Монтаж примыканий перегородок

Сообщение InvMan » 19 июл 2017, 08:16

Здравствуйте, Андрей!
Не могли бы Вы прояснить пару нюансов по поводу монтажа перегородок и облицовок?

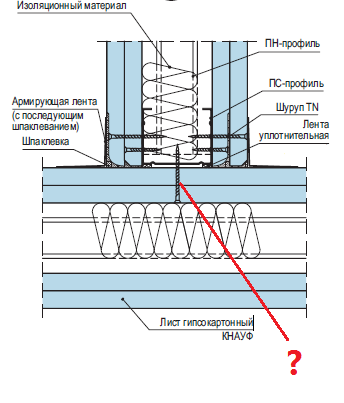

1. Нужно ли крепить при Т-образном примыкании одной перегородки W112 к другой саморезами гипсокартон (или ГВЛ) одной перегородки к крайнему стоечному профилю другой? Cм. рисунок:

2. Тот же самый вопрос про примыкание перегородки W112 к облицовке W626. На схеме 1.11 Вашего альбома показано, что крайний стоечный профиль облицовки не крепится к перегородке в случае облицовки W626, но крепится в случае W623. В чём разница?

3. Можно ли в качестве уплотнительной ленты для стоечного профиля в этих примыканиях не использовать ту же каучуковую ленту толщиной 6-10 мм, применяемую для крепления Vibrofix Liner к капитальным стенам и перекрытиям? (Ибо у меня её осталось в обрез). Возможна ли замена на Дихтунгсбанд, Вибростек-М (это то, что у нас проще приобрести)?
InvMan

Сообщения: 45
Зарегистрирован: 07 апр 2014, 17:56
Откуда: Тула

Re: Монтаж примыканий перегородок

Сообщение Андрей Смирнов » 19 июл 2017, 09:16

1. картинка не открывается (возможно она залита не ресурс под цензурой, просто вставьте её на форум)
2. профили облицовки W623 не обладают несущей способностью, поэтому каркас надо закреплять к стене, а направляющие профили к боковым примыканиям.
Крайние стоечные профили облицовки W626 можно не закреплять, т.к. конструкция достаточно жесткая, особенно на основе профилей шириной 75 и 100 мм.
3. в качестве уплотнительной ленты для стоечного профиля в указанных примыканиях можно использовать изоляционные ленты из химически сшитого пенополиэтилена толщиной 5 мм или даже Дихтугсбанд 3 мм.
...ничто не слишком...(с) Кармадон, "Альтист Данилов"
http://www.akustik.ua - акустическое проектное бюро
http://www.acoustic.ua - поставка звукоизоляционных материалов
............................................
Аватара пользователя
Андрей Смирнов
Soundmoderator

Сообщения: 6942
Зарегистрирован: 29 авг 2006, 12:24
Откуда: Украина, Киев

Re: Монтаж примыканий перегородок

Сообщение InvMan » 19 июл 2017, 09:45

Картинку прикрепил. Извините, почему-то всё время не нахожу сразу, как на вашем форуме прикрепить картинку, а то, что Яндекс заблокировали, забыл...
Вложения
InvMan

Сообщения: 45
Зарегистрирован: 07 апр 2014, 17:56
Откуда: Тула

Re: Монтаж примыканий перегородок

Сообщение Андрей Смирнов » 19 июл 2017, 09:59

Для данного узла сопряжения можно закреплять профиль саморезом, т.к. все-равно будет высокая косвенная передача звука в горизонтальном направлении.
Для увеличения ЗИ по горизонтали необходимо, чтобы "вертикальная" перегородка "разрезала" "горизонтальную" перегородку.
А еще лучше выполнять перегородки на двух независимых каркасах.

...ничто не слишком...(с) Кармадон, "Альтист Данилов"
http://www.akustik.ua - акустическое проектное бюро
http://www.acoustic.ua - поставка звукоизоляционных материалов
............................................
Аватара пользователя
Андрей Смирнов
Soundmoderator

Сообщения: 6942
Зарегистрирован: 29 авг 2006, 12:24
Откуда: Украина, Киев

Re: Монтаж примыканий перегородок

Сообщение InvMan » 19 июл 2017, 10:39

Андрей, спасибо за ответ!
InvMan

Сообщения: 45
Зарегистрирован: 07 апр 2014, 17:56
Откуда: Тула

Re: Монтаж примыканий перегородок

Сообщение johnson » 19 май 2018, 09:15

Андрей, подскажите, где найти чертежи монтажа Т-образных и угловых примыканий звукоизоляционных каркасных перегородок.
johnson

Сообщения: 52
Зарегистрирован: 31 июл 2017, 18:39
Откуда: Рига, Латвия

Re: Монтаж примыканий перегородок

Сообщение Андрей Смирнов » 19 май 2018, 13:54

johnson писал(а):Андрей, подскажите, где найти чертежи монтажа Т-образных и угловых примыканий звукоизоляционных каркасных перегородок.

http://www.acoustic.ua/st/Acoustic_ua_k ... utions.pdf
...ничто не слишком...(с) Кармадон, "Альтист Данилов"
http://www.akustik.ua - акустическое проектное бюро
http://www.acoustic.ua - поставка звукоизоляционных материалов
............................................
Аватара пользователя
Андрей Смирнов
Soundmoderator

Сообщения: 6942
Зарегистрирован: 29 авг 2006, 12:24
Откуда: Украина, Киев

Re: Монтаж примыканий перегородок

Сообщение johnson » 19 май 2018, 14:55

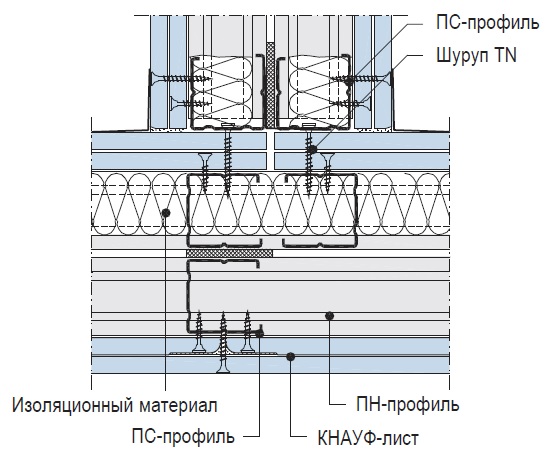

Андрей, вроде куриной слепотой не страдаю, но например выше приведенного примыкания двойного каркаса не нахожу там как и других примыканий. Нашел в альбоме с сайта Кнауф, правда там есть отличия от ваших чертежей, можно ли им пользоваться?
johnson

Сообщения: 52
Зарегистрирован: 31 июл 2017, 18:39
Откуда: Рига, Латвия

Re: Монтаж примыканий перегородок

Сообщение Андрей Смирнов » 19 май 2018, 20:14

Т-образные и угловые сопряжения звукоизоляционных перегородок не отличаются от обычных.
Предусмотреть в каком-то одном документе все возможные варианты гипсокартонных систем невозможно, поэтому обычно приводятся типовые и наиболее распространенные узлы.
Если нужны какие-то специальные узлы сопряжения, то их инженеры нашего проектного бюро разрабатывают индивидуально.
...ничто не слишком...(с) Кармадон, "Альтист Данилов"
http://www.akustik.ua - акустическое проектное бюро
http://www.acoustic.ua - поставка звукоизоляционных материалов
............................................
Аватара пользователя
Андрей Смирнов
Soundmoderator

Сообщения: 6942
Зарегистрирован: 29 авг 2006, 12:24
Откуда: Украина, Киев
